Det korte svar: vælg kulfiberfyldt PEEK-rør, når tilføjet stivhed og dimensionsstabilitet retfærdiggør dets afvejninger
PEEK-rør er hule halvfærdige former, der anvendes som leveret eller bearbejdet til dele såsom bøsninger, muffer, tætninger, ventilkomponenter og isoleringslegemer. Kulfiber tilsættes, når ufyldt PEEK ikke giver tilstrækkelig stivhed, dimensionskontrol eller modstand mod deformation under mekanisk og termisk belastning.
Det gør ikke kulstoffyldt materiale til det automatiske premiumvalg. Det kan være mindre tilgivende end virgin PEEK, sværere ved skærende værktøjer og elektrisk anderledes. Den rigtige beslutning afhænger af belastningsretning, temperatur, kemikalieeksponering, parringsoverflader, elektriske krav og mængden af lager, du forventer at fjerne. GuangZhou Ideal tilbudKulfiberfyldte PEEK-rørmed justerbart kulfiberindhold fra 10% til 40%; virksomheden identificerer 30% som det almindeligt anvendte forhold.
Rør, rør og rør kan beskrive samme halvfabrikata - men dimensioner skal angives entydigt
I polymerlagerkataloger bruges "PEEK-rør", "PEEK-rør" og "PEEK-rør" ofte i flæng. Købere bør ikke antage, at disse vilkår følger konventioner om metalrør. En leverandør beskriver måske et tykvægget bearbejdningsemne snarere end en trykklassificeret linje beregnet til at transportere væske som installeret.
Købstegningen, ikke substantivet, skal styre ordren. Hvis trykservice er involveret, etablerer halvfærdige lagerdimensioner alene ikke trykevne. Den færdige geometri, samlinger, temperatur, medier, belastningshistorik og gældende designstandard skal alle have en separat ingeniørgennemgang.
Definer OD, ID, godstykkelse, længde og bearbejdningstillæg på en måltegning
Angiv den udvendige diameter, indvendige diameter og længde, og identificer derefter, om hver værdi er nominel, som produceret eller påkrævet efter bearbejdning. Inkluder koncentricitet, rethed, rundhed, overfladefinish og endetilstand, hvor de påvirker den færdige del. En generel plus-eller-minus diametertolerance kontrollerer ikke boring-til-OD-koncentricitet.
Efterlad nok bearbejdningsgodtgørelse til at rense huden og korrigere forventet forvrængning, men ikke så meget, at materialeomkostninger og bearbejdningstid stiger unødigt. Tynde færdige vægge kræver særlig opmærksomhed: spændepatrontryk, skærevarme og restspænding kan flytte en boring, efter at den forlader maskinen.
Behandl offentliggjorte størrelsesintervaller og ±0,02 mm tolerance som påstande for at præcisere, ikke garantier for hver ID/OD-kombination

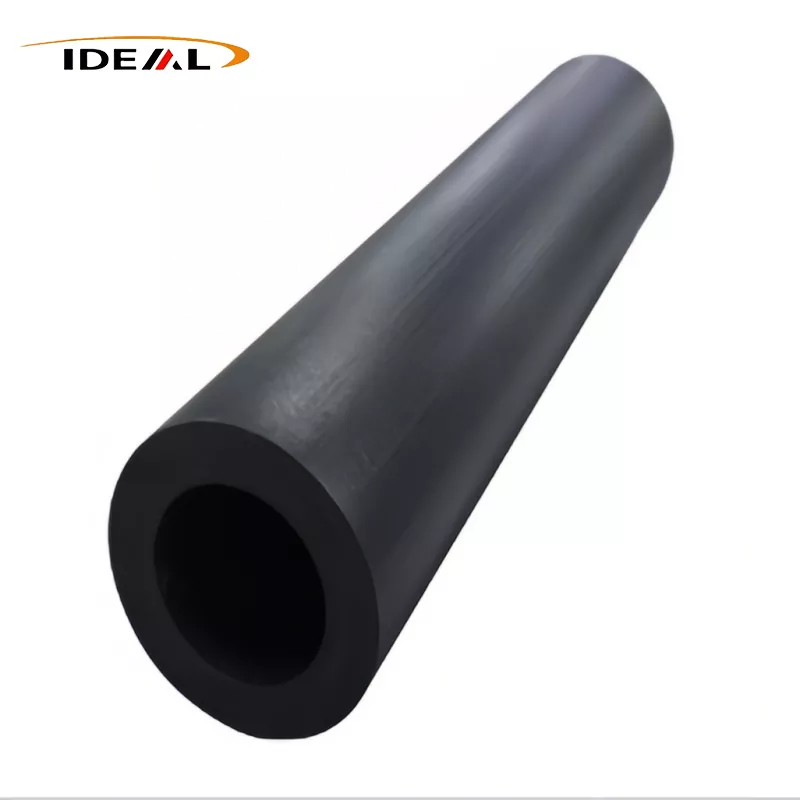

GuangZhou Ideals produktside viser sort materiale, nominelt ID på Φ20-458 mm, OD på Φ15-404 mm, længder på 1.000 mm og 3.000 mm og en angivet tolerance på ±0,02 mm. Disse områder bør ikke læses som en matrix af frit udskiftelige dimensioner; et gyldigt rør skal have en OD, der er større end dens ID.
Inden du afgiver en ordre, skal du spørge, hvilke ID/OD-kombinationer der er tilgængelige, og hvilken funktion tolerancen dækker. Bekræft også måletemperaturen, inspektionsmetoden, prøveudtagningsplanen, rethedskriterier og om tolerancen gælder for lager eller en bearbejdet overflade. Deoffentliggjorte PEEK-rørstørrelser og toleranceoplysningerer et nyttigt RFQ-startpunkt, ikke en erstatning for en accepteret tegning.
Hvilke kulfiber ændrer sig i PEEK – og hvad forbedrer den ikke automatisk
Kulfibre begrænser bevægelse inden for PEEK-matricen. I en passende grad og orientering, der generelt øger stivheden, reducerer dimensionsændringer under belastning og forbedrer stabiliteten, når temperaturen ændres. Disse effekter kan hjælpe en bearbejdet ærme med at holde geometrien eller reducere krybning, hvor virgin PEEK ville bevæge sig for meget.
Forstærkningen introducerer også retningsbestemthed. Fremstillingsrute og materialestrøm kan justere fibre, så aksiale og gennemgående væggenskaber kan variere. Kulfiber forbedrer ikke automatisk enhver slidgrænseflade, bevarer elektrisk isolering eller øger modstanden over for ethvert kemikalie. Det kan også reducere duktiliteten og gøre kanterne mere tilbøjelige til at spåne under aggressiv bearbejdning eller montering.
Sammenlign jomfruelige, kulfiberfyldte og andre modificerede PEEK-kvaliteter med hensyn til stivhed, slid, elektrisk opførsel, kemisk eksponering og bearbejdelighed
| Beslutningsfaktor | Virgin PEEK | Kulfiberfyldt PEEK | Andre modificerede PEEK-kvaliteter |
|---|---|---|---|
| Stivhed og dimensionsstabilitet | Nyttigt, hvor sejhed og ufyldt materialeadfærd prioriteres | Normalt foretrukket, når afbøjning, krybning eller termisk bevægelse styrer designet | Glasfyldte eller andre forstærkede kvaliteter kan tilbyde en anden balance mellem stivhed og elektrisk adfærd |
| Slid | Ydeevnen afhænger i høj grad af belastning, hastighed, temperatur og modflade | Kan forbedre nogle slidforhold, men blottede fibre kan påvirke parringsoverfladen | Lejekvaliteter kan være at foretrække, hvor friktion og slid er de primære krav |
| Elektrisk adfærd | Normalt vælges hvor der ønskes isolering | Kan have lavere resistivitet, men kulstofprocenten alene definerer ikke en elektrisk klasse | Formuleringer kan skræddersyes til isolering, statisk kontrol eller ledningsevne; verificere faktiske data |
| Bearbejdning | Generelt mindre slibende for værktøj | Kulfiber øger værktøjsslid og kan bidrage til kantbrud | Værktøjets respons afhænger af påfyldningspakken |
Til bearbejdning af kulfiberfyldt PEEK-rør skal du bruge skarpt, passende værktøj og kontrolleret arbejdshold. Se boringsfinish, varmeudvikling og fiberudbrud i stedet for kun at stole på en udvendig diameteraflæsning. Hvis kemisk eksponering er kritisk, skal du vurdere den komplette kvalitet i forhold til den faktiske væske, koncentration, temperatur, tryk og eksponeringstid.
Et "30% kulfiber PEEK tube"-mærke er ikke en komplet materialespecifikation
Procentdelen fortæller dig fyldstofbelastning, men ikke nok til at godkende et materiale. Du har stadig brug for harpiks- og sammensatte kvalitet, fremstillingsrute, fiberform, kvalitetskontrol og egenskabsdata for det leverede lager. Afklar, om den angivne procent er defineret efter vægt eller andet grundlag.
Spørg også, om røret kommer fra ét produktionsparti, og om leverandøren kan levere lot-linked inspektionsoptegnelser. En prototype, der bearbejder rent, beviser ikke, at senere lager vil opføre sig identisk, hvis sammensætningen, processen eller fiberorienteringen ændres. Godkend den nøjagtige karakter og lagerformular, ikke en generisk "30% CF PEEK"-beskrivelse.
Leverandørdata skal matches med den faktiske karakter, testmetode, fiberorientering og serviceforhold
Dataarkværdier er kun nyttige, når de repræsenterer det materiale, du modtager. Kontroller prøvens orientering, konditionering, testtemperatur og testmetode. Sprøjtestøbte kupondata forudsiger muligvis ikke opførselen af et tykvægget rør bearbejdet på tværs af en anden fiberretning.
Til højtemperaturapplikationer skal du sammenligne egenskaber ved driftstemperaturen i stedet for at bruge rumtemperaturværdier. For kemisk service skal du tage højde for samtidig stress og varme. Hvis snævre dimensioner betyder noget, anmod om mål på den leverede geometri og aftal, hvordan delene skal konditioneres før inspektion.
Valider volumen og overfladeresistivitet, før kulfiberfyldt PEEK behandles som ledende eller statisk dissiperende
Kulfiber kan sænke PEEKs elektriske resistivitet, men ledningsevnen følger ikke direkte af fyldstofprocenten. Fiberfordeling, kontakt mellem fibre, orientering, vægtykkelse og bearbejdning har alle indflydelse på resultatet. Et materiale, der beskrives som kulforstærket, kan stadig gå glip af dit nødvendige modstandsområde.
Angiv den nødvendige volumenresistivitet eller overfladeresistivitetsområde på tegningen eller materialespecifikationen sammen med testmetoden og konditioneringskravene. Hvis ladningsspredning er sikkerhedskritisk, test repræsentativt rørmateriale eller færdige komponenter. Udskift ikke elektriske målinger med et certifikat for kulstofindhold.
RFQ-tjekliste: bekræft indholdet af kulfiber, geometri, tolerancer, overfladefinish, inspektionsoptegnelser, overensstemmelsesdokumenter, mængde, leveringstid og landingslevering
- Materiale:nøjagtige PEEK-kvalitet, kulfiberprocent og hvordan denne procentdel er defineret.
- Geometri:OD, ID, vægtilstand, længde, sluttilstand og bearbejdningsgodtgørelse.
- Kontrolelementer:krav til dimensionelle tolerancer, koncentricitet, rethed, rundhed og overfladefinish.
- Præstation:driftstemperatur, belastninger, kemikalier, slidgrænseflade og påkrævet elektrisk adfærd.
- Bevis:gældende testdata, partisporbarhed, inspektionsrapport og påkrævede overensstemmelsesdokumenter.
- Kommercielle vilkår:prototype og produktionsmængder, gennemløbstid, emballage, Incoterms og landede levering til den amerikanske destination.
- Accept:godkendt tegningsrevision, inspektionsmetode og procedure for håndtering af afvigende varelager.
