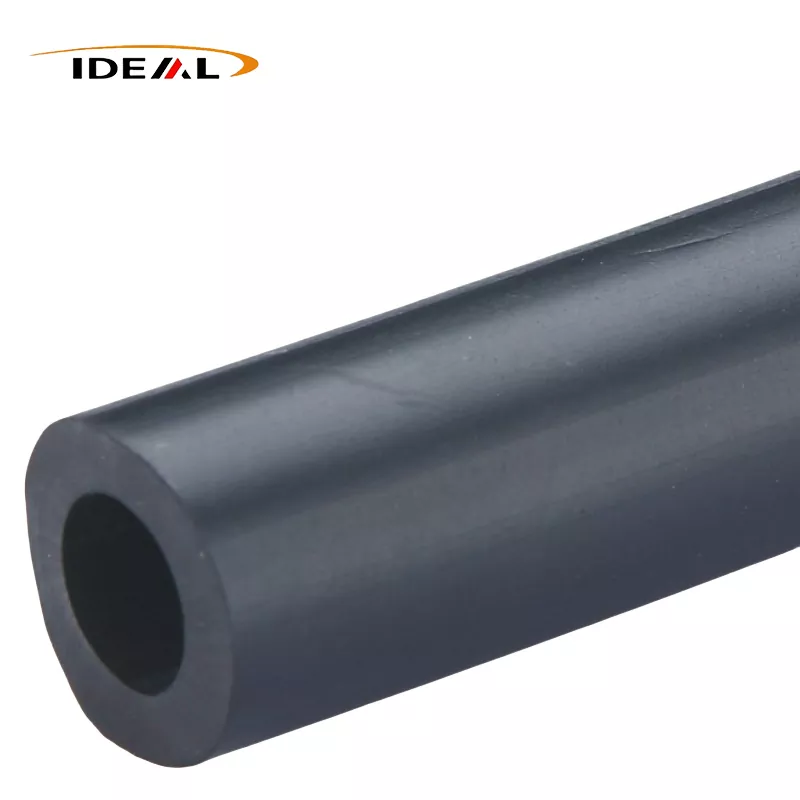

Kulfiberforstærkede PEEK-rører et praktisk valg, når et standard PEEK-rør har brug for mere stivhed, dimensionsstabilitet, belastningskapacitet eller statisk kontrol. Ideal Plastic producerer sorte kulfiberfyldte PEEK-rør med kulfiberindhold fra 10 % til 40 %, LCF- og SCF-muligheder, angivne indvendige og udvendige diameterintervaller, længder på 1.000 mm eller 3.000 mm og tolerancer ned til ±0,02 mm.
Den rigtige kvalitet vælges ikke alene ud fra kulstofprocenten. Fiberlængde, væggeometri, driftstemperatur, slidforhold, elektriske krav og de færdige dimensioner påvirker alle specifikationen. Start med belastningstilfælde og tegning, og indhent derefter et tilbud i forhold til et defineret materiale- og eftersynskrav.
Når kulfiberfyldte PEEK-rør er det rigtige valg
Pure PEEK giver allerede en nyttig kombination af temperaturkapacitet, kemisk resistens, slidadfærd og dimensionsstabilitet. Tilføjelse af kulfiber ændrer balancen mod stivhed og belastningsstøtte. Det betyder noget i et rør, der bruges som en lejebøsning, isolerings- eller styrekomponent, konstruktionspassage, rulle eller transmissionsdel eller anden halvfærdig profil, der skal holde sin form under belastning.
Kulfiber er normalt værd at overveje, når et rent PEEK-rør afbøjer for meget, udvider sig ud over pasvinduet eller slides hurtigere end applikationen tillader. Det kan også hjælpe i statisk følsomme systemer. Ideel plast angiver volumenmodstand så lav som1 × 10³ Ω·cmfor dets kulfiberfyldte PEEK-materialesortiment, men den nødvendige elektriske ydeevne bør bekræftes for den nøjagtige kvalitet, fiberindhold, geometri og testmetode.
Behandl ikke et kulfyldt rør som en automatisk erstatning for hver PEEK-del. Kulfiber kan påvirke bearbejdelighed, overfladeudseende, anisotropi og elektrisk adfærd. Hvis røret skal forblive meget isolerende, hvis en meget glat kontaktflade er kritisk, eller hvis delen er udsat for en kemisk blanding, der ikke er dækket af eksisterende data, skal du bede om en karakterspecifik gennemgang før bestilling.
Vælg Carbon-Fiber Content og Fiber Grade for Load Case
Hvilke 10% til 40% kulfiberændringer i PEEK
Ideal Plastic tilbyder justerbart kulfiberindhold fra 10 % til 40 %. Generelt forskyder en forøgelse af fyldstofniveauet kompositten mod større stivhed og belastningsstøtte, samtidig med at materialevalget bliver mere følsomt over for forarbejdningsretningen og det omgivende design. Den højeste procentdel er ikke automatisk den bedste værdi: den kan være unødvendig for et let belastet rør og kan komplicere bearbejdning eller overfladekrav.
Angiv det resultat, du har brug for, i stedet for kun at bede om "kulstoffyldt PEEK". Nyttige input omfatter radial belastning, aksial belastning, ikke-understøttet spændvidde, temperaturområde, glidehastighed, parringsmateriale, driftscyklus, kemiske medier, og om røret skal sprede statisk ladning. Ideal Plastic angiver stivhedsværdier i området fra 8 til 12 GPa for sit kulfiberforstærkede PEEK-tilbud. Behandl dette område som en vejledning på produktniveau, ikke en erstatning for et karakterspecifikt datablad eller designvalidering.
LCF-, SCF- og CF30 PEEK-rørmuligheder
Fiberkvalitet påvirker mere end etiketten. LCF betyder lang kulfiber; SCF betyder kort kulfiber. Længere fibre kan være nyttige, hvor forstærkningseffektivitet og stivhed er prioriteret, mens korte fibre kan være mere egnede til konventionel bearbejdning og detaljerede bearbejdede profiler. Det faktiske resultat afhænger af fiberorientering, støbe- eller ekstruderingsforhold, vægtykkelse og bearbejdning.
"CF30" identificerer almindeligvis en PEEK-forbindelse med ca. 30 % kulfiber, men betegnelsen skal bekræftes med leverandøren. Spørg, om det citerede CF30 PEEK-rør er LCF eller SCF, hvilken tolerance der gælder efter bearbejdning, og hvilke egenskabsdata der hører til den nøjagtige forbindelse. Dette forhindrer en almindelig købsfejl: at sammenligne to materialer efter kulstofprocent, mens man overser forskellige fiberformer og fremstillingsruter.
Bekræft rør-, rør-, profil- og bearbejdede dimensioner før bestilling
Angiv OD, ID, Vægtykkelse, Længde, Tolerance og Overfladefinish
"PEEK pipe" og "PEEK tube" bruges ofte i flæng i leverandørsøgninger, men tilbuddet mangler stadig en præcis dimensionel definition. Angiv den udvendige diameter (OD), den indvendige diameter (ID), vægtykkelsen eller dens beregning, skærelængde, mængde, tolerance, sluttilstand og krav til overfladefinish. Angiv om dimensionerne leveres ekstruderet, skåret eller bearbejdet.
Ideal Plastic har 1.000 mm og 3.000 mm standardlængder og en angivet tolerance på ±0,02 mm for sine kulfiberforstærkede PEEK-rør. Bekræft, hvilke dimensioner den tolerance dækker. En snæver OD-tolerance betyder ikke automatisk, at ID, koncentricitet, rethed eller endevinkel har samme tolerance.
Brug en tegningsbaseret dimensionsgennemgang for at forhindre tilpasningsfejl
Send en tegning, når røret passer over en aksel, ind i et hus eller i en tætnings- eller lejesamling. Marker de kritiske funktioner i stedet for at stole på en katalogbeskrivelse. Anmeldelsen skal dække:
- OD- og ID-grænser, inklusive den nødvendige vægtykkelse;
- koncentricitet, ligehed og tilladt ovalitet, hvor samlingen afhænger af dem;
- snitlængde, endevinkel, affasninger, riller, huller eller andre bearbejdede detaljer;
- materialekvalitet, LCF- eller SCF-konstruktion og kulfiberprocent;
- inspektionsmetode, prøveudtagningsplan, emballage og dokumentation.
For tilpassede kulfiber PEEK-rørdimensioner er en tegningsgennemgang normalt mere nyttig end kun at spørge efter den nærmeste nominelle størrelse. Det afslører tilpasningsrisici før produktion og giver leverandøren et klart grundlag for værktøj, bearbejdning og inspektion.
Udgivet Performance Data and the Limits of Comparison
Ideal Plastic angiver en varmeafbøjningstemperatur på over 315°C og en kontinuerlig brugstemperatur på op til 260°C for sin kulfiberforstærkede PEEK-produktinformation. Disse tal indikerer højtemperaturkapacitet, men de betyder ikke, at et rør kan bære sin maksimale mekaniske belastning kontinuerligt ved 260°C. Belastning, vægtykkelse, eksponeringstid, spændingskoncentration og montering påvirker alle den anvendelige designtemperatur.
Den samme forsigtighed gælder for slid og kemikalieresistens. Kulstoffyldt PEEK er beregnet til krævende friktions-, slid-, belastnings- og kemikalieeksponeringsforhold, men ydeevnen afhænger dog af den parringsoverflade, tryk, hastighed, smøring, temperatur og faktisk kemisk koncentration. En kemisk kompatibilitetserklæring for PEEK bør ikke behandles som godkendelse for hver opløsningsmiddelblanding, procesvæske eller temperaturcyklus.
Brug offentliggjorte værdier til at indsnævre materialevalget, og bekræft derefter den nøjagtige karakter. Anmod om et dataark, prøve eller applikationsgennemgang, når konsekvensen af fejl er høj. Ideal Plastic oplyser, at gratis prøver er tilgængelige, som kan understøtte en pasformskontrol eller en kontrolleret prototypetest før en større ordre.
Anvendelser til højtemperatur-, slid-, kemiske og statiske kontrolsystemer
Kulfiber PEEK-rør er en stærk kandidat til industrielle systemer, der kombinerer varme med mekanisk efterspørgsel. Typiske evalueringsområder omfatter:
- Bærende eller transmissionsdele:kulfiber kan øge stivheden og reducere afbøjningen sammenlignet med almindelig ren PEEK.
- Slidfokuserede samlinger:kompositten er velegnet til applikationer, der involverer friktion og slitage, men sammenkoblingsmaterialet og trykhastighedspligten skal stadig revideres.
- Højtemperaturrør:det angivne 260°C kontinuerligt brugstal og HDT over 315°C giver et udgangspunkt for termisk afskærmning, ikke en komplet designgrænse.
- Komponenter i kemiske processer:vurdere det specifikke medium, koncentrationen, temperaturen og eksponeringsvarigheden i stedet for at stole på ordet "kemisk resistent."
- Statisk følsomt udstyr:den angivne lavvolumenresistivitet kan være relevant, hvor ladningsspredning har betydning; bekræfte krav til jordforbindelse og elektriske test for den færdige del.
Kulfiber sammenlignes også ofte med glasfiber. Det bedre valg afhænger af målegenskaberne: kulstoffyldt PEEK vælges generelt, når stivhed, vægt, slidadfærd eller elektrisk dissipation er vigtigere, mens den endelige beslutning kræver sammenlignelige karakterdata frem for fyldstofnavne alene.
Anmod om et verificeret Carbon Fiber PEEK Tube-tilbud fra Ideal Plastic
Send Ideal Plastic tegningen eller en klar specifikation til dinkulfiberforstærkede PEEK rør. Inkluder påføringstemperatur, belastning, friktion eller slidforhold, kemiske medier, krav til statisk kontrol, OD, ID, længde, tolerance, mængde og leveringsmål.
Spørg tilbuddet for at identificere kulfiberprocenten, LCF- eller SCF-konstruktion, gældende dimensionstolerancer, inspektionsdokumenter, prøvetilgængelighed, og om delen leveres som et rør eller færdigbearbejdet. Ideal Plastic leverer halvfabrikata og bearbejdede PEEK-profiler fra Guangzhou, Kina, inklusive rør og brugerdefinerede komponenter, med standard eller tilpassede leveringstider til internationale kunder.
For en første anmeldelse, brugtilpasset kulfiber PEEK rør tilbudssideog vedhæft tegningen. En verificeret karakter- og dimensionsgennemgang vil normalt spare mere tid end at vælge et nominelt CF30-rør og korrigere pasformen efter produktion.
