Før du anmoder om et tilbud, skal du beslutte, hvad du rent faktisk køber: rørformet materiale, der vil blive bearbejdet til en komponent, eller trykklassificeret rør beregnet til at transportere væske. Angiv derefter OD, ID, længde, færdig-del kuvert, servicebetingelser, mængde, inspektionskrav og dokumentation. Denne sondring forhindrer den dyreste RFQ-fejl – at behandle en halvfærdig ingeniørplastprofil, som om den var en certificeret rørsystemkomponent.
Beslut først, om applikationen skal have et halvfærdigt rørformet materiale eller trykklassificeret procesrør

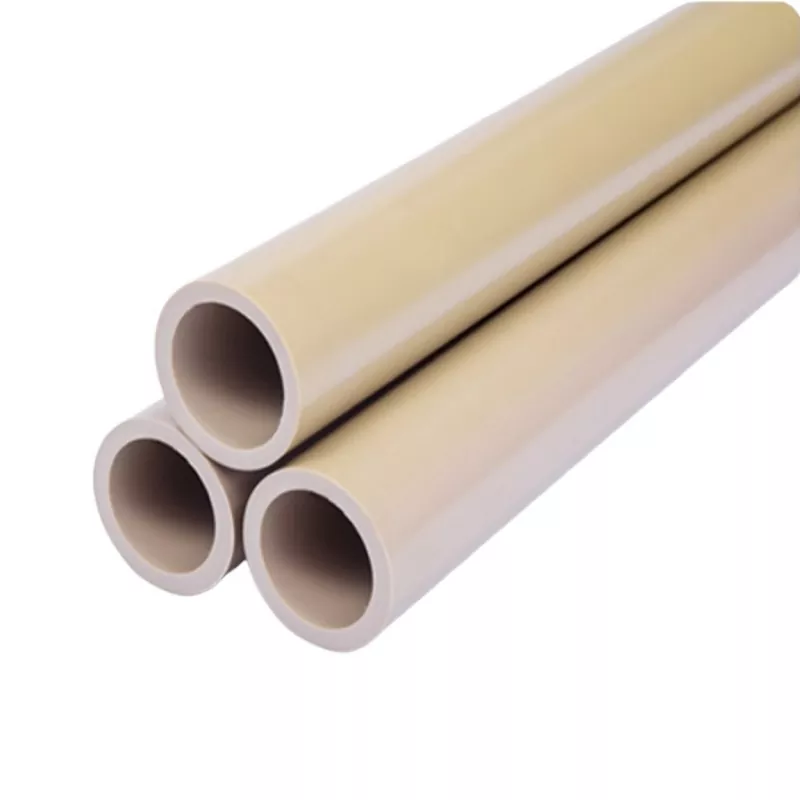

MestPEEK GF30 rørsælges som halvfærdige profiler er tykvæggede rør, der bruges til at bearbejde bøsninger, muffer, isoleringslegemer, slidkomponenter og konstruktionsdele. Ordet "rør" beskriver geometrien; det etablerer ikke automatisk en trykklassificering.
Hvis produktet vil indeholde tryksat gas eller væske, kræver din forespørgsel mere end dimensioner. Angiv medium, drifts- og forstyrrelsestemperaturer, normalt tryk, trykcyklusser, samlingsdesign, påkrævet designkode og accepttest. Spørg, om leverandøren kan give trykvurderingsdata for den nøjagtige kvalitet, størrelse og temperatur. Uden det bevis, behandle materialet somPEEK GF30 rørform, ikke som godkendt procesrør. Dette er især vigtigt ved kemisk service, hvor gennemtrængning, stress, temperatur og forbindelsesdesign kan styre fejl, selv når polymeren selv modstår væsken.
Oversæt tegningen til en entydig OD, ID, væg, længde og færdig kuvert
Send en kontrolleret tegning i stedet for et markeret skærmbillede. Den skal identificere enheder, tegningsnummer, revision, projektionsmetode og enhver kritisk overflade. Angiv udvendig diameter og indvendig diameter direkte; Forvent ikke, at leverandøren udleder en fra en nominel væg. Inkluder krav til skærelængde, rethed eller koncentricitet, hvor de er funktionelle, og identificer, hvilke overflader der forbliver som leveret.
Den færdige kuvert er lige så vigtig. Vis den største færdige OD, mindste færdige ID, skuldre, riller, gevind og datumoverflader, der skal passe inde i det bestilte emne. Et rør kan matche de nominelle dimensioner og alligevel efterlade for lidt materiale til at rydde op i udløb, uregelmæssigheder i overfladen eller savskårne ender.
Normaliser tilgængelige størrelser som OD × ID, fra Φ20 × Φ15 til Φ458 × Φ404, med 1000 mm og 3000 mm lagerlængder
Ideal Plastic viser OD × ID-kombinationer, der spænder over Φ20 × Φ15 til Φ458 × Φ404, med 1000 mm og 3000 mm længder. Brug den samme konvention i tilbudsforespørselen, og mærk enhederne som millimeter. Slutpunkterne beskriver det publicerede interval; de betyder ikke, at enhver mulig OD- og ID-parring er standardlager. Bekræft den nøjagtige kombination gennemoffentliggjort PEEK GF30 rørstørrelsesområde.
| RFQ felt | Hvad skal oplyses |
|---|---|
| Blanke dimensioner | OD × ID × skåret længde, alle med enheder |
| Færdig kuvert | Maksimal færdig OD, minimum færdig ID og kritiske funktioner |
| Lagerlængde | 1000 mm, 3000 mm eller leverandørskårne stykker |
| Mængde | Antal fulde længder, emner eller færdige dele |
| Kritisk geometri | Koncentricitet, rethed, endevinkel og datumskema, hvor det kræves |
Adskil lagertolerance fra færdigvaretolerance og bekræft bearbejdningstillæg før bestilling
Produktsiden angiver en tolerance på ±0,02 mm, men en RFQ bør aldrig gentage dette tal uden at definere dets omfang. Spørg hvilken dimension den dækker, om den gælder for standardlager eller bearbejdede dele, og under hvilke måleforhold. OD-tolerance, ID-tolerance, vægvariation, ovalitet og rethed er forskellige kontroller.
For en bearbejdet komponent angives de færdige tolerancer separat og lad leverandøren bekræfte en passende bearbejdningstillæg. Bestil ikke et nærnet-rør kun baseret på nominelle dimensioner. Glasfyldt PEEK er stift, men restspænding, værktøjstryk og varme, der genereres under bearbejdning, kan stadig flytte en tynd sektion, efter at materialet er fjernet.
Match 30 % glasfyldt PEEK til temperatur, belastningsretning, kemikalieeksponering og elektrisk belastning
PEEK GF30 er PEEK sammensat med 30% glasfiber. Forstærkningen er generelt valgt for at øge strukturel stivhed, forbedre krybekontrol og reducere dimensionsbevægelse sammenlignet med ufyldt PEEK. Disse fordele fjerner ikke behovet for at definere applikationen.
Fortæl leverandøren om kontinuerlige og kortvarige temperaturer, belastningsretning, belastningsvarighed, cykling, parringsmaterialer og forventet slid. Ved kemisk eksponering benævnes den faktiske væske, koncentration, temperatur, eksponeringstid og om der er mekanisk belastning. "Kemisk resistent" er for bred til designgodkendelse. For elektriske dele skal du identificere de nødvendige dielektriske, isolerings- og sporingsegenskaber i stedet for at antage, at basispolymerens adfærd overføres uændret til den fyldte forbindelse.
Sammenlign GF30 med ufyldt PEEK, når stivhed, termisk udvidelse og dimensionskontrol styrer beslutningen
Vælg GF30, når stivhed, krybemodstand og dimensionskontrol under varme er centrale i designet. Overvej ufyldt PEEK, når duktilitet, renhed, overfladefinish eller mindre slibende bearbejdningsadfærd betyder mere. Glasfiber øger værktøjsslid og kan producere en anden bearbejdet overflade end ufyldt materiale. Det kan også skabe retningsafhængige egenskaber baseret på, hvordan det rørformede materiale blev behandlet.
Vælg ikke mellem dem fra et generisk PEEK-egenskabsark. Sammenlign data for de faktiske kvaliteter, og spørg, for tætte montager, om den termiske ekspansionsværdi er rapporteret i en retning, der er relevant for røret og den færdige komponent.
Valider trækstyrke, bøjningsmodul, termisk ekspansion og kemisk modstand på det karakterspecifikke datablad
Et nyttigt citat identificerer den nøjagtige forbindelse og vedhæfter dets datablad. Gennemgå trækstyrke, bøjningsmodul, forlængelse, termisk adfærd, tæthed og termisk udvidelseskoefficient, men kontroller også testmetoden, prøvens orientering og konditionering. En enkelt overskriftsværdi kan komme fra en støbt prøve, der ikke repræsenterer en bearbejdet rørvæg.
Kemisk kompatibilitet kræver lignende disciplin. Bed om karakterspecifik dokumentation ved en temperatur og koncentration tæt på dine serviceforhold. Hvis fejl ville skabe en sikkerheds- eller nedlukningsrisiko, planlæg applikationstest på produktionsrepræsentativt materiale. Udgivne modstandstabeller er screeningsværktøjer; de tager ikke højde for enhver kombination af stress, væske, temperatur og eksponeringstid.
Kræv karakteridentifikation, testmetoder, partisporbarhed, inspektionsoptegnelser og gældende overensstemmelsesdokumenter
Skriv dokumentationspakken i tilbudsanmodningen, så den er prissat og klargjort før afsendelse. Anmod som minimum om producent- og kvalitetsbetegnelse, sporbarhed for parti eller batch, overensstemmelsesattest, gældende prøvningsmetoder og en inspektionsrapport for aftalte dimensioner.
Hvis dit projekt kræver miljø-, kvalitet-, rumfarts-, bil- eller kundespecifik overholdelse, navngiv dokumentet eller standarden og påkrævet revision. En generel erklæring om, at materialet overholder internationale krav, er ikke en erstatning for det certifikat, som din modtagende inspektør har brug for. Afklar også, om optegnelser skal spore hvert afskårne emne tilbage til forældrelængden, og om emballageetiketter skal bære partinummer, tegningsrevision og indkøbsordrelinje.
Send Ideal Plastic en tilbudsklar pakke med tegningsrevision, servicebetingelser, mængde, inspektionsniveau, bearbejdningsomfang, emballage og leveringsdestination
Din pakke skal indeholde én aktuel tegning, ikke flere modstridende versioner. Inkluder den ønskede kvalitet, OD × ID × længde, færdig kuvert, mængde, servicemiljø, kritiske tolerancer, inspektionsniveau og påkrævede registreringer. Definer, om Ideal Plastic leverer rør i fuld længde, udskårne emner eller færdigbearbejdede komponenter. Emballageinstruktioner bør omhandle ren indpakning, endebeskyttelse, deladskillelse og partiadskillelse, hvor det er nødvendigt.
Angiv destinationsland, postnummer, leveringsbetingelser og anmodet dato. Profiler med stor diameter eller 3000 mm kan skabe fragt- og håndteringsbegrænsninger, som ikke er synlige i stykprisen. Sender disse detaljer medbrugerdefineret PEEK GF30 rørforespørgselgiver leverandøren tilstrækkelig information til at tilbyde materiale, bearbejdning, inspektion og logistik på samme grundlag.
Ofte stillede spørgsmål om køber: tilgængelighed på standardlager, angivne leveringstider, prøver, bearbejdning og støvkontrol, pakning og international leveringsrisiko
- Er alle angivne størrelser tilgængelige for omgående forsendelse?
- Ideal Plastic angiver forsendelse samme dag for standardstørrelser, men tilgængeligheden skal bekræftes for den nøjagtige OD × ID, længde, mængde og kvalitet på ordretidspunktet.
- Hvad er den angivne leveringstid for tilpasset materiale?
- Den angivne tilpassede leveringstid er 7 til 10 dage. Bekræft, om det kun omfatter produktion eller også bearbejdning, inspektion, dokumentation og transit.
- Skal du anmode om en prøve?
- Ja, hvis overfladefinish, farve, bearbejdningsrespons eller pasform er følsom. Sørg for, at prøven er af samme kvalitet og, hvor det er muligt, repræsentativ for den påtænkte produktionsrute.
- Hvem skal kontrollere bearbejdning og glasfiberstøv?
- Tildel bearbejdningsomfang skriftligt. Maskinværkstedet bør bruge passende hårdmetal eller andet slidbestandigt værktøj, kontrollere varme og grater og opfange glasfyldt polymerstøv med passende udsugning og arbejdsstedsprocedurer. Præcise bearbejdningsparametre afhænger af geometri, værktøj, opsætning og finishkrav.
- Hvordan skal dele pakkes?
- Angiv ren indpakning, beskyttede ender, adskillelse af færdige overflader, partietiketter og fugt- eller kontamineringskontroller, der kræves af din modtagelsesproces.
- Hvad skaber international leveringsrisiko?
- Lange profiler, tolddokumenter, dimensionelle vægtafgifter og uklare leveringsbetingelser er almindelige problemer. Send destinationen og det nødvendige papirarbejde med tegningen, og bed Ideal Plastic om at bekræfte tilgængelighed, omfang og forsendelsesbetingelser i sit skriftlige tilbud.
