Natural PEEK Film er en 100 % virgin, ufyldt og ikke-pigmenteret PEEK støbt film. Det er hovedsageligt masseproduceret via højtemperatur T-formstøbt ekstrudering, mens avancerede ultratynde og højflade produkter anvender den biaksiale orienterede BOPEEK-proces. Med lav ionudfældning, ultrahøj renlighed, fremragende biokompatibilitet og overlegen isoleringsydelse, understøtter filmen gentagen højtemperatursterilisering og anvendes i vid udstrækning inden for IT-fremstilling, præcisionselektronik, biomedicin og andre avancerede industrier.
Virgin PEEK Film er udelukkende produceret af splinternye originale PEEK-harpikspellets, uden tilsat genbrugsmaterialer eller oparbejdede pellets. Den fås i naturlige eller sorte farver og kan formuleres som ufyldte eller modificerede med glasfiber- eller kulfiberfyldstoffer.
Ufyldt PEEK-film indeholder ingen modificerede fyldstoffer, herunder glasfiber, kulfiber, grafit eller PTFE. Med ultrahøj renhed og ingen risiko for udfældningsudfældning leverer den optimal sejhed og træthedsmodstand samt stabil isoleringsydelse. Materialet modstår hydrolyse og de fleste organiske opløsningsmidler og kan kun korroderes af varm koncentreret svovlsyre.
Naturlig PEEK-film: Naturlig PEEK refererer specifikt til PEEK-materialets iboende udseendefarve. Lys tan og rav beige er de originale naturlige nuancer af ren PEEK harpiks, uden toner eller sort masterbatch tilføjet under produktionen.
Natural PEEK, Virgin PEEK og Unfilled PEEK er tre uafhængige definitioner og kan ikke sidestilles. Genanvendt PEEK kan også bevare en naturlig nuance, og visse lyse modificerede fyldstoffer kan også give et naturligt visuelt udseende.
Den naturlige, ufyldte og jomfruelige PEEK-film, der er beskrevet i dette afsnit, henviser til Guangzhou Ideals førsteklasses tre-i-en PEEK-film med høj renhed, som integrerer jomfruelige, ufyldte og naturlige egenskaber. Denne avancerede film anvender 100 % nye originale PEEK-harpikspellets (Virgin), indeholder ingen glasfiber, kulfiber, grafit, PTFE eller andre modificerede fyldstoffer (ufyldt), og bibeholder harpiksens iboende lys ravfarvede udseende uden nogen ekstern farve masterbatch (naturlig).
1. Højeste renhedsgrad med nul fyldstofudfældningsrisiko. Der forekommer ingen toner eller fiberafgivelse. Den har ekstrem lav afgasning i rene miljøer, hvilket gør den velegnet til vakuum- og halvlederanvendelser.
2. Leverer enestående sejhed og træthedsbestandighed. Den modstår revner efter gentagne bøjninger og tilbyder en længere levetid under termisk cykling sammenlignet med genbrugte og fyldte PEEK-film.
3. Sikrer langsigtet stabil isoleringsydelse med lavt dielektrisk tab ved høje temperaturer. Ingen pigmentudfældning eller sekundær forurening forekommer uden tilføjet farve masterbatch.
4. Besidder enestående hydrolyseresistens og modstår gentagen højtryksdampsterilisering og opfylder medicinske desinfektionskrav.
5. Den naturlige gennemsigtige nuance tillader nem visuel påvisning af sorte pletter og brændte urenheder, hvilket letter hurtig indgående materialeinspektion og kvalitetsscreening.
1. Dens stivhed og krybemodstand er lavere end PEEK-film fyldt med glasfiber eller kulfiber. Det er tilbøjeligt til at krybe deformation under vedvarende høje temperaturbelastninger, så det er ikke egnet til langsigtede lastbærende sliddele.
2. Krystallinitet medfører anvendelsesbegrænsninger: amorf PEEK har dårlig opløsningsmiddelresistens og kan lide under spændingsrevner, når de udsættes for opløsningsmidler ved høje temperaturer, mens semi-krystallinsk PEEK giver overlegen kemisk resistens. Krystallinitetsstatus skal bekræftes under indkøb.
3. Den har moderat UV-modstand og er ikke egnet til ubeskyttet udendørs eksponering.
4. Det kræver høje indkøbsomkostninger og strenge præcisionsstandarder for produktionskontrol.
Produktionsvanskeligheden ved tre-i-en højren PEEK-film ligger i fuld-process streng kontrol, snarere end simpel ekstruderingsstøbning.
1. Eksklusiv produktionslinjeisolering
Alle tre-i-én-produkter med høj renhed er fremstillet på dedikeret udstyr, fuldstændigt isoleret fra fyldte og modificerede PEEK-produktionslinjer for at undgå krydskontaminering og bevare høj renhedsydelse.
2. Præcis forbehandling og tørring af råmateriale
Rå pellets fugtindhold er strengt kontrolleret til ≤0,02%. Overdreven fugt vil generere huller og mikrobobledefekter på ultratynde filmoverflader.
3. Nøjagtig ekstruderingstemperaturvinduekontrol
Ren PEEK-smelte er meget modtagelig for termisk nedbrydning. For høj temperatur eller langvarig smelteophold i matricen vil medføre, at filmen bliver mørkere. Små farvevariationer indikerer ikke brug af genbrugsmateriale, da genbrugt gengranuleret PEEK også kan give et lys ravfarvet udseende. Produktkvalitet bedømmes aldrig efter visuel farve; hver batch beholder testprøver til streng certificering.
4. Kølerullens temperaturkontrol for præcis krystallinitetsjustering
Hurtig afkøling producerer amorf PEEK-film med højere fleksibilitet, velegnet til FPC fleksible substrater, men alligevel svag i opløsningsmiddelresistens og tilbøjelig til højtemperatur opløsningsmiddelspændingsrevner. Langsom afkøling producerer semi-krystallinsk PEEK-film med høj krystallinitet med bedre kemisk resistens og termisk krympebestandighed, dog med reduceret forlængelse ved brud.
5. Obligatorisk varmehærdningsproces efter udglødning
Udglødning frigiver filmens indre orienteringsspænding, hvilket reducerer den termiske krympningshastighed til ≤1,5 % ved 200°C for kvalificerede færdige produkter. At springe udglødning over vil forårsage vridning, krympning og deformation under kundernes efterfølgende varmpresnings- og stanseprocesser.
Guangzhou Ideal fremstiller førsteklasses virgin PEEK-film via T-støbt ekstrudering og biaksiale strækningsprocesser. Vi anvender jomfruelige PEEK-pellets af høj renhed uden genbrugsmaterialer, kulfibre eller farvemasterbatches. Dedikerede produktionslinjer eliminerer krydskontaminering.
Vores PEEK-film modstår tusindvis af gentagne bøjninger uden revner eller delaminering og understøtter ren stempling, laserskæring og udstansning uden skår. Vores produktkvaliteter dækker generel industriel kvalitet, fødevarekontaktkvalitet, medicinsk udstyrskvalitet og halvledervakuumkvalitet.
| Produktnavn | Naturlig PEEK film |
| Tæthed | 1,26 ~ 1,30 g/cm³ |
| Materiale | Ren PEEK |
| Farve | gennemskinnelig lys beige / lys rav |
| Krystallinitet | amorf lys transparent naturlig film, semi-krystallinsk naturfilm |

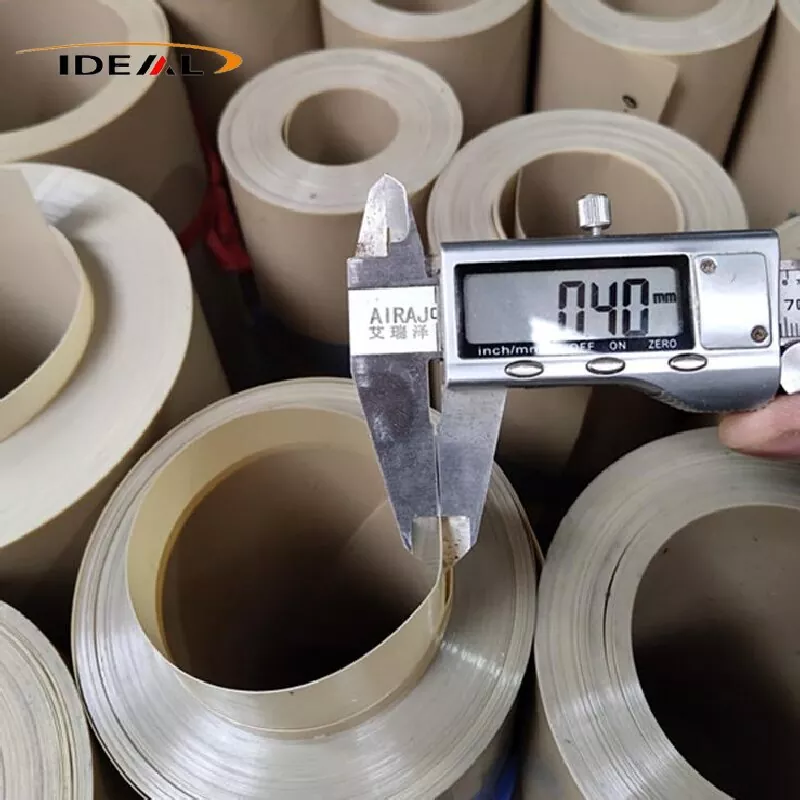

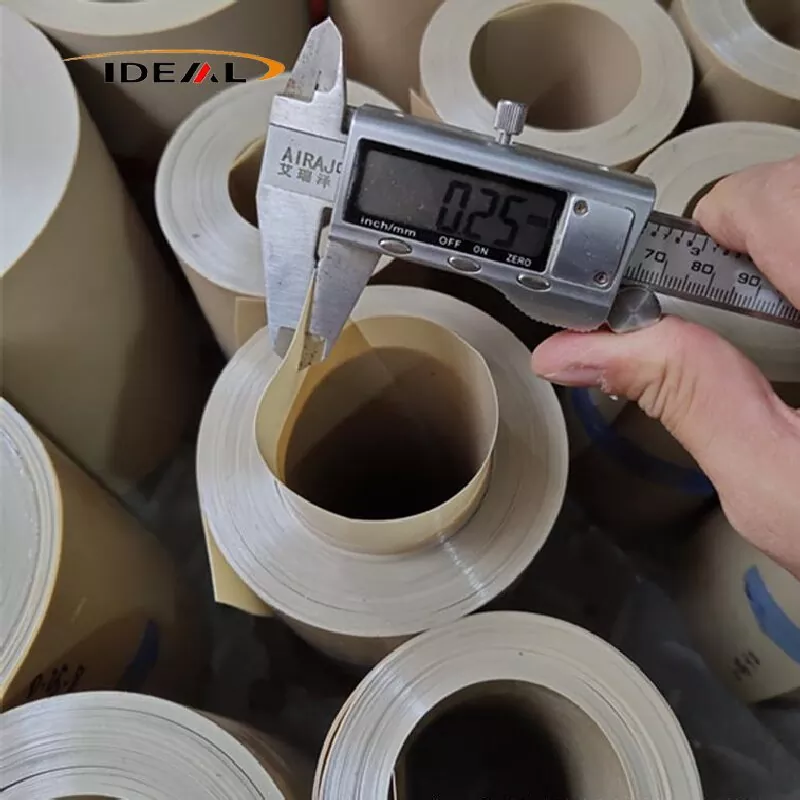

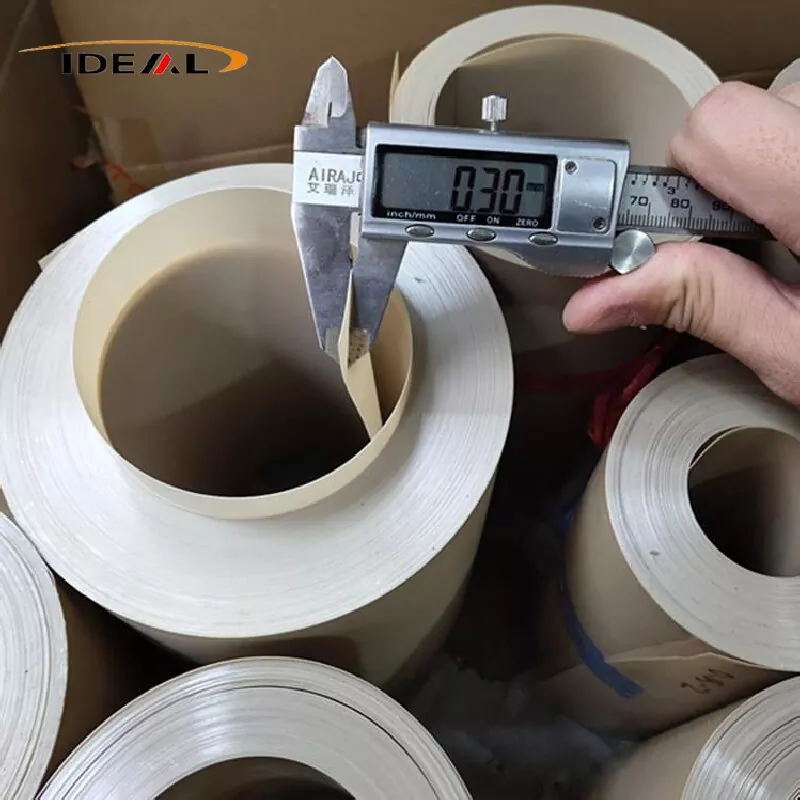

| Konventionel tykkelse | 0,03 mm, 0,05 mm, 0,08 mm, 0,1 mm, 0,125 mm, 0,15 mm, 0,2 mm, 0,25 mm, 0,3 mm, 0,4 mm, 0,5 mm, 0,6 mm, 0,8 mm, 1,0 mm |
| Bredde | 650 mm, 680 mm, 1050 mm, 1360 mm, 1450 mm |
| Længde | en rulle |
| Yderligere tjenester | fri skæring |
| prøve | Skal forhandles |
| Certifikater | ISO9001:2012 |
Baseret på dens mekaniske, termiske, elektriske isolering, kemiske modstandsdygtighed, vandabsorption, dimensionsstabilitet og rene udfældningsegenskaber, er virgin PEEK-film kategoriseret i industrielle, medicinske og halvlederkvaliteter.
Teststandarder: ASTM D882 (filmspecifik), ASTM D790, ASTM D256
A. Langsgående trækstyrke (stuetemperatur): ≥90 MPa; BOPEEK biaksialt strakt kvalitet: ≥130 MPa
B. Forlængelse ved brud: 15 %–50 %. Kernefordele: væsentligt højere end fyldt PEEK-film. Materialet har fremragende fleksibilitet, modstår gentagne bøjninger uden at revne og muliggør stansning uden skår.
C. Bøjningsmodul: 3,6–4,0 GPa
D. Izod-kærv-slagstyrke: ≥12 kJ/m², opretholder god sejhed og modstandsdygtighed over for skørhed ved lave temperaturer.
A. Volumenmodstand: ≥1×10¹⁶ Ω·m
B. Overflademodstand: ≥1×10¹⁵ Ω
C. Dielektrisk styrke: ≥190 kV/mm
D. Dielektrisk konstant (1MHz): 3,0–3,2, med minimale udsving, når temperaturen stiger
Isoleringsydelsen forbliver stabil uden væsentlig nedbrydning under temperaturer fra -50 ℃ til 250 ℃ og 95 % relativ luftfugtighed.
A. Modstandsdygtige medier: de fleste svage syrer, svage baser, organiske opløsningsmidler, smøreolier, højtemperaturdamp og varmt vand.
B. Ikke-resistente medier: 98 % koncentreret svovlsyre, rygende svovlsyre og højtemperatur halogenerede kulbrinter, som forårsager hævelse, korrosion og opløsning.
C. Hydrolyseresistens: Modstår nedbrydning og hævelse under langvarig nedsænkning i højtemperaturdamp og kogende vand.
D. Materialets inerthed: Ingen ionmigrering og ingen overfladekontamination til siliciumwafers, metaller eller gummimaterialer.
Ultralav nedbør og vakuumafgasning er de vigtigste obligatoriske indikatorer for ufyldte PEEK-film i medicinsk og halvlederkvalitet.
Tungmetaludvaskning: ≤1 ppm, i overensstemmelse med FDA 21 CFR 177.2415 og GB 4806.7 standarder.
Består USP Klasse VI og ISO 10993 biokompatibilitetstest uden cytotoksicitet, ingen hudsensibilisering og ingen hæmolyse.
Total metalionudfældning: ＜50 ppm; enkelt tungmetalindhold af Na, K, Fe, Cu, Zn: ＜10 ppm.
Vakuumafgasning (ASTM E595, 200 ℃/24 timer): TML ≤1,0 %, CVCM ≤0,1 %.
Ingen flygtig udfældning af silicium, fosfor eller svovl, hvilket ikke forårsager forurening af vakuumkamre, wafers og ætseudstyr.
1. Med ultralav metalionudfældning, lav vakuumafgasning, nul fyldstofstøv, waferridsebestandighed og fremragende modstandsdygtighed over for ætsning og stærke ætsende kemikalier, er naturlig PEEK-film meget udbredt i fremstilling af halvlederwafer. Typiske anvendelser omfatter wafer transfer forbrugsstoffer, præcisionsarmaturer til ætsning, coating, ionimplantation, CMP polering og våd rengøringsprocesser.
2. Med nul pigmentudfældning, biologisk inertitet, modstandsdygtighed over for gentagen 134°C damp, EO- og gammasterilisering og lav tungmetaludvaskning er filmen velegnet til medicinsk udstyr og biomedicinske områder, herunder implanterbare enheder, kirurgiske engangsartikler og diagnostisk og steriliseringsudstyr.
3. Virgin PEEK-film giver høj isolering, lavt dielektrisk tab, tynd fleksibel struktur, halogenfri sammensætning og høj reflowtemperaturmodstand. Det er bredt brugt i præcisionselektronik, 5G radiofrekvensudstyr, forbrugerelektronik, rumfart, satellitluftbårne systemer og højpræcisionsanalyseinstrumenter til ekstreme arbejdsforhold.
A1: Prisforskelle skyldes hovedsageligt produktionslinjeisolationskontrol og komplette udglødningsvarmeindstillingsprocesser. Mange billige produkter produceres på delte produktionslinjer uden grundig dybderensning eller fuldstændig udglødningsbehandling, hvilket medfører potentielle kvalitetsrisici under kundens nedstrømsbehandling.
A2: Anbefales ikke. Ufyldt ren PEEK har en relativt høj friktionskoefficient og genererer tydelig friktionsvarme og slid under kontinuerlig glidedrift. Grafit- eller PTFE-modificeret fyldt PEEK-film foretrækkes til slidbestandige glidescenarier.
A3: Prioritet bør gives til basisresin COC-rapporter, færdigprodukt MFI-smelteflowindeksdata og DSC termiske testrapporter. For avancerede rumfarts- og halvlederordrer kræves der desuden testdata med lav afgasning. Visuel farveobservation alene kan ikke verificere renhed af det jomfruelige materiale.
A4: Anbefales ikke. Ufyldt PEEK har en høj iboende friktionskoefficient og har tendens til at generere varme og slibende slid under kontinuerlig friktion. PTFE eller grafitfyldt modificeret PEEK-film er mere velegnet til glidende slidapplikationer.
A5: Lavkrystallinitetsfilm giver bedre sejhed og bøjningsmodstand. Film med høj krystallinitet giver højere hårdhed og overlegen slidstyrke. Krystallinitetsniveauet styres præcist af kølevalsebehandlingsparametre.
A6: Nej. Hvis genanvendt PEEK-harpiks kun lider under minimal termisk nedbrydning, er dens DSC-smeltekurve næsten identisk med den for virgin harpiks. Omfattende bedømmelse, der kombinerer MFI-data, trækegenskaber og original harpikscertificering er påkrævet for nøjagtig verifikation.
