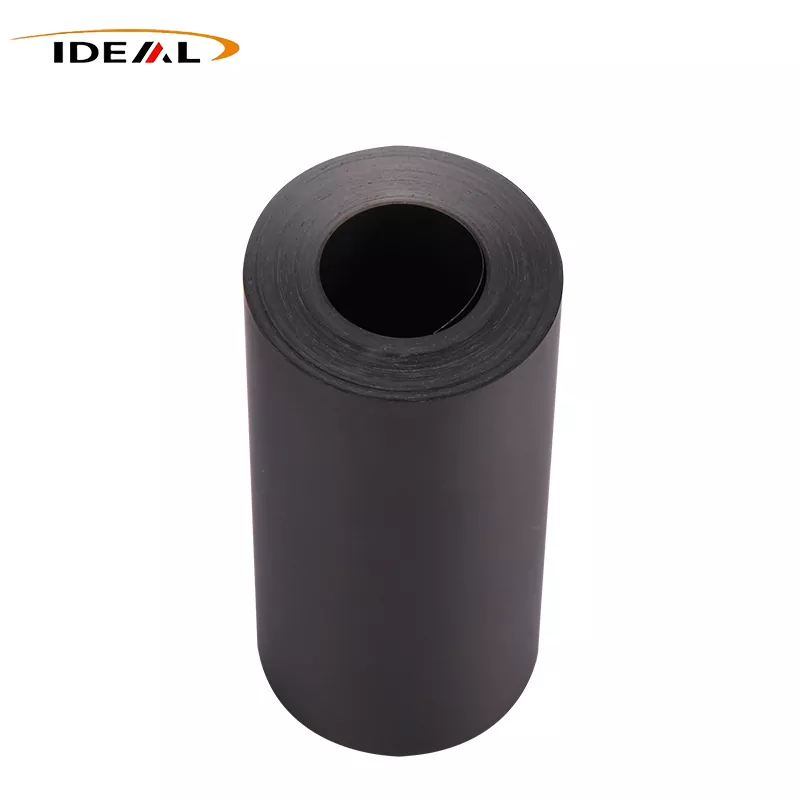

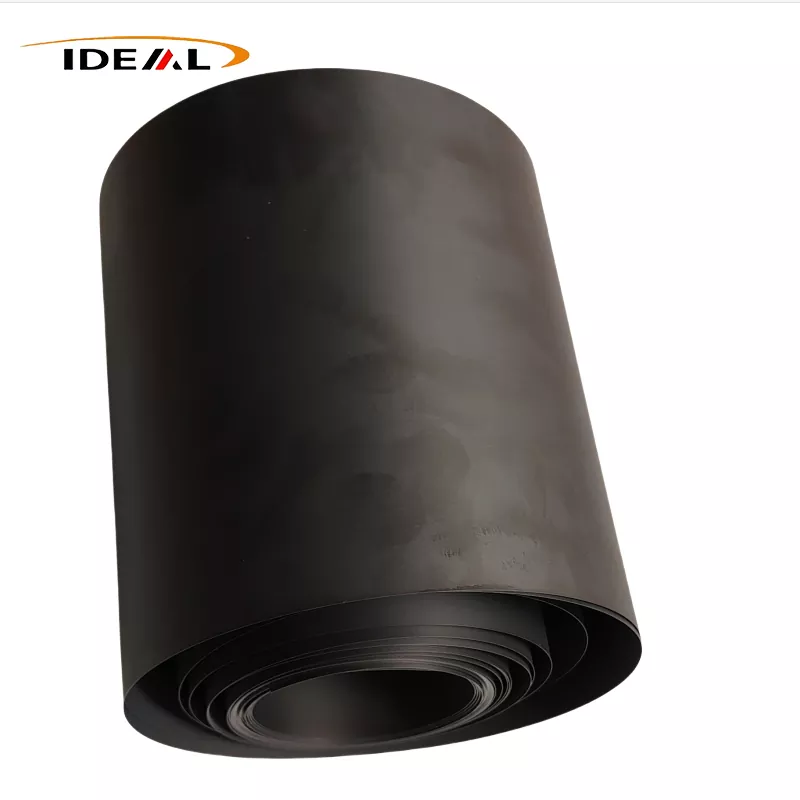

Guangzhou Ideel forsyning Permanent ESD PEEK-film med overfladeresistivitet 10⁶–10⁹ Ω/sq, høj temperaturmodstand -200℃ til 260℃, lav udgasning, carbon-nanorør modificeret ESD PEEK-plade til wafer-vakuumpatron, sondestation, elektronisk armatur. Brugerdefineret tykkelse og størrelse tilgængelig.
ESD PEEK-film er indvendigt fyldt og modificeret med carbon nanorør eller ultrafin carbon black og fremstillet via ekstruderingsstøbning eller spejlkalandreringsprocesser. Den integrerer enestående statisk dissipativ ydeevne, modstandsdygtighed over for høje temperaturer, mekanisk robusthed, modstandsdygtighed over for opløsningsmidler, flammehæmning og strålingsbestandighed. Det er almindeligt anvendt i halvlederfremstilling og nye energiindustrier.
Antistatisk PEEK film adskiller sig fundamentalt fra konventionelle overfladebelagte statisk dissipative plastfilm. Overfladebelagte film er billige og gennemsigtige, men deres antistatiske belægning delaminerer over 120°C og svigter fuldstændigt efter opløsningsmiddelrensning. Sådanne film er kun egnede til kortvarige lavtemperaturapplikationer. I modsætning hertil er ledende fyldstoffer i ESD PEEK-film ensartet spredt i PEEK-matricen, hvilket giver permanent statisk dissipativ ydeevne. Der forekommer ingen delaminering af belægningen eller antistatisk fejl under polering, rengøring med opløsningsmidler eller langvarig højtemperaturservice.
Guangzhou Ideal har specialiseret sig i PEEK-filmforskning og -produktion siden 2014 og har samlet over 12 års professionel brancheerfaring. Vores ESD PEEK-filmserie inkluderer high-end carbon nanorør (CNT) halvleder-kvalitetstyper, generelle industrielle kvaliteter fyldt med ultrafint ledende carbon black og carbonfiber-forstærkede ESD-kvaliteter.
1. CNT high-end halvlederkvalitet
Carbon nanorør er endimensionelle rørformede nanocarbon materialer med et ultrahøjt billedformat. Et kontinuerligt tredimensionelt ledende netværk kan dannes med ekstremt lav fyldstofbelastning. Alle kulstofnanorør er fuldt indkapslet af harpiksmatrixen uden at der dannes frie kulstofpartikler. Denne kvalitet er ideel til halvlederpræcisionsprocesser med høj renhed, herunder waferhåndtering, sondestationsdrift, vakuumkammersystemer og optiske applikationer.
2. Ultrafin ledende carbon black industriel kvalitet
Bestående af sfæriske kulstofpartikler, der danner ledende netværk gennem interpartikelkontakt, har denne kvalitet et stabilt overfladeresistivitetsområde på 10⁶-10⁹ Ω/sq med ensartet modstandsfordeling og svag anisotropi. En relativt høj fyldstofbelastning er påkrævet for at opnå kvalificeret ESD-ydelse. Overdreven tilsætning af kønrøg reducerer filmens sejhed og forårsager friktionsinduceret kulstofudskillelse med dårlig overfladerenhed. Det er ikke anvendeligt til high-end halvlederwafer-processer og bruges hovedsageligt til almindelige elektroniske armaturer, lithiumbatterikomponenter, højtemperaturværktøj og generelt eksplosionssikkert udstyr til omkostningseffektiv masseproduktion.
3. Hakket kulfiberforstærket kvalitet
PAN-baseret hakket kulfiber giver både statisk dissipation og strukturel forstærkning, hvilket giver forbedret mekanisk styrke og slidstyrke. Dens overfladeresistivitet varierer fra 10⁴-10⁷ Ω/sq. Den vigtigste begrænsning er ledende anisotropi dannet under ekstruderingsstøbning, hvilket resulterer i en lille MD/TD-resistivitetsafvigelse. Denne alsidige flagskibskvalitet bruges i vid udstrækning til halvlederarmaturer, SMT højtemperaturpakninger og lithiumbatteriværktøj.
Bemærk: Ikke alle kulstoffyldte PEEK-film har kvalificeret ESD-ydeevne. CF30 kulstofrig PEEK med høj fyldstof udviser overdreven ledningsevne og kan ikke bruges som standard statisk dissipativ ESD-film.
Med over et årti med teknisk ophobning, investering i avanceret produktionsudstyr og standardiserede kvalitetskontrolsystemer har Guangzhou Ideal løst kritiske kvalitetssmertepunkter i ESD PEEK-filmfremstilling.
1. Brugerdefineret dobbeltskrue ekstruderingsudstyr med optimerede skruekonfigurationer balancerer ensartet fyldstofspredning og intakt fiberstruktur, eliminerer højtemperaturresistivitetsdrift og sikrer stabil overfladeresistivitet efter gentagne termiske cyklusser.
2. Ved at sænke trækspændingen og trækforholdet og anvende gradientudglødningsbehandling afbøder vi effektivt ledende anisotropi og retningsbestemt resistivitetsafvigelse.
3. Præcisionsgradientudglødning med strengt kontrolleret temperaturstigning og afkølingshastigheder frigiver resterende intern spænding, hvilket væsentligt reducerer vridning og krølning efter opskæring og udstansning.
4. Modificeret granulering afsluttes i et støvfrit miljø for at beskytte fiber-matrix-grænsefladebinding. Dette løser grænsefladeafbinding og friktionsinduceret kulstofudskillelse, hvilket forhindrer mikropartikelkontamination og wafer-ridsning.
ESD PEEK-film i halvlederkvalitet giver en stabil resistivitet på 10⁶–10⁹ Ω/sq for ensartet statisk udladning, hvilket forhindrer højspændingsnedbrydning af wafere og IC-chips. Halvisolerende kvaliteter (10¹⁰–10¹² Ω/sq) balancerer isolering og statisk undertrykkelse med minimal drift ved høje temperaturer. Filmen understøtter kontinuerlig drift ved 260°C med resistivitetsfluktuationer kontrolleret inden for 5%, hvilket eliminerer statisk akkumulering i vakuummiljøer.
ESD PEEK-film tilbyder et kontinuerligt driftstemperaturområde på -200°C til 260°C og kortvarig varmebestandighed op til 340°C. Den forbliver revnebestandig ved lave temperaturer og modstår blødgøring, termisk strømning, deformation og vridning ved høje temperaturer, og bibeholder en stabil dimensionel ydeevne under vekslende termiske cyklusser.
Filmen har høj trækstyrke og rivestyrke. Ultratynde specifikationer modstår brud og gentagne bøjningsrevner. Med selvsmørende egenskaber, en lav friktionskoefficient og lav slidhastighed, leverer den fremragende langsigtet strukturel stabilitet. Lav krybedeformation sikrer ingen strukturel kollaps for pakninger og foringsfilm under vedvarende højtemperaturtryk.
Antistatisk PEEK Film tåler de fleste stærke syrer, baser, ketoner, estere, alkoholer og industrielle rengøringsopløsningsmidler, med kun koncentreret svovlsyre, der er i stand til at opløse PEEK-substratet. Med ultra-lav ionudvaskning og minimal partikelafgivelse opfylder filmen klasse 1 og klasse 10 ultra-rene værkstedsstandarder og undgår forurening af wafer og optiske linser.
1. Fremstilling af halvlederwafer
Som et kernemateriale til halvlederpræcisionsprocesser gør ESD PEEK-films permanente statiske dissipation, højtemperaturstabilitet, lav afgasning og ingen pulverafgivelsesegenskaber den ideel til wafer-vakuumpatronforinger, sondestations termisk isolerende ESD-pakninger og wafer-bæreisoleringsfilm.
2. Præcisionselektronik, PCB og testarmaturer
Dens enestående højtemperaturmodstand muliggør produktion af ESD-isoleringsfilm til funktionelle testarmaturer til høje temperaturer, FPC-højtemperaturbeskyttelsesfilm, SMT termiske værktøjspakninger og elektroniske formisoleringskomponenter.
3. Lithium batteri og ny energi industri
ESD-isoleringsfilm forhindrer kortslutninger og brandrisici forårsaget af friktionselektrificering af elektrodeplader. Flammehæmmende, højtemperaturbestandige og antistatiske foringsfilm påføres batterieksplosionssikkert udstyr for at forbedre den generelle driftssikkerhed.
Årsag: Fravær af gradientudglødning efterlader fastlåst restspænding inde i den antistatiske PEEK-film. Højtemperaturbehandling frigiver resterende spænding og afslapper polymerkæder, hvilket forårsager glidning og rekonstruktion af det interne ledende netværk. Dette resulterer i tilfældig resistivitetsafvigelse, hvor lokale områder bliver isolerende eller overdrevent ledende.
Grundårsag: Dårlig fiber-matrix grænsefladebinding, snarere end iboende kulfiber skrøbelighed.
A. Overdreven skrueforskydning under granulering overknuser kulfibre og beskadiger harpiksindkapslingslaget.
B. Resterende kommercielt limningsmiddel på rå kulfibre forårsager grænsefladeafbinding efter eksponering ved høje temperaturer.
Løsning: Fjern resterende fiberlim, og påfør PEEK-specifikke modificerede limningsmidler for at styrke fiber-matrix-grænsefladebindingen og undertrykke friktionsinduceret partikelafskalning.
Årsag: Kulfiberagglomerering under granulering danner overfladefiberhuller efter støbning. Overlappende fibre ved agglomerationspunkter skaber lokaliserede mikroregioner med høj ledningsevne med drastisk lav resistivitet, hvilket medfører risiko for lokal elektrisk antændelse.
Kontrolmetode: Optimer granuleringsparametrene for at balancere spredning af fyldstof og fastholdelse af fiberlængde. Implementer multipunkts tværgående resistivitetsinspektion over hele filmbredden i stedet for kun at teste rullehoved- og halesektioner.
1. Ukvalificeret udglødningstemperaturkurve.
2. Overdreven viklingsspænding inducerer resterende lagerspænding. Selvom den er flad ved fabriksinspektion, forvrider filmen sig gradvist, efterhånden som intern spænding frigøres under opbevaring.
Løsning: Brug tilpassede lavspændingsviklingsparametre til tynde film; standardparametre for 0,3–0,5 mm film er ikke anvendelige.
1. Vi anvender internationalt fremskaffede antistatiske PEEK-råmaterialer med høj renhed og kombinerer dem med moden proprietær produktionsteknologi. Vores ESD PEEK-film undgår lokale defekter forårsaget af agglomerering af kulstofpartikler, herunder lokaliserede lavmodstandszoner og isolerende døde pletter. Dårlig spredning af fyldstof udløser let lokalt elektrostatisk nedbrud og kortslutninger på kundearbejdsstationer, hvilket resulterer i batchskrotning og betydelige økonomiske tab.
2. Vores ESD PEEK-film har høj dimensionsnøjagtighed og ultralav intern belastning, der modstår forvridning og krympning under højtemperaturcykler. Med ensartet statisk dissipativ dispersion og nul partikeldiffraktion forhindrer materialet sorte mikropartikelfrigørelse i højtemperaturvakuummiljøer, hvilket effektivt undgår wafer og optisk linsekontamination og risiko for reduktion af udbyttet.
3. Resistivitetsforskellen mellem maskinretningen og tværretningen på den samme filmrulle er minimal. Den samlede resistivitetsafvigelse inden for en enkelt rulle og mellem forskellige batches er strengt kontrolleret inden for en størrelsesorden.
4. Vi leverer tilpassede resistivitetsgrader, filmtykkelser og spaltestørrelser til globale halvleder-, præcisionselektronik- og rumfartskunder. Kunder kan indsende produkttegninger, driftstemperaturparametre og krav til overfladeresistivitet. Vores ingeniørteam vil levere en komplet materialeydelsesrapport og fabriksdirekte tilbud inden for 24 timer.
A1. Ren ufyldt PEEK leverer fremragende isoleringsevne med overfladeresistivitet op til 10¹⁴ Ω/sq. Den akkumulerer let statisk ladning, hvilket kan beskadige ultrapræcisionskomponenter såsom wafere og IC-chips. ESD-modificeret PEEK-film spreder effektivt statisk elektricitet, mens den bevarer alle overlegne mekaniske, termiske og kemiske egenskaber af ren PEEK-harpiks.
A2. Nej. Partikelafgivelse stammer fra svag binding ved kulfiber- og harpiksmatrixgrænsefladen, som dannes under opstrømsformulering og granulering. Efterfølgende polering og rengøring kan kun fjerne overfladens flydende kulstofpulver, men kan ikke reparere interne grænsefladedefekter. Friktion vil stadig forårsage partikeludskillelse efter lang tids brug.
A3. Kulfiberfyldt ESD PEEK af høj kvalitet danner et stabilt internt ledende netværk uden ældning eller forringelse af ydeevnen. I modsætning til overfladebelagte antistatiske film er dens statisk dissipative egenskaber permanente. Men hvis fiber-matrix-grænsefladen er beskadiget, vil kontinuerlig friktionsinduceret affaldsophobning ændre den lokale ESD-ydeevne.
A4. Kulfiberfyldt ESD PEEK udviser iboende ledende anisotropi forårsaget af fiberstrømningsorientering under ekstrudering. Test af kun én retning kan ikke registrere unormal intern ydeevne. Inspektion af færdigt produkt skal omfatte modstandstestning i både maskinretning (MD) og tværretning (TD) for at kontrollere anisotropi og undgå uoverensstemmelser i batchkvaliteten for kunderne.
A5. Under støbestøbning justeres kulfibrene langs materialets strømningsretning, hvilket skaber naturlig ledende anisotropi. Industrikvalificeret tolerance tillader en resistivitetsforskel på op til en størrelsesorden mellem flow- og tværgående retninger. En afvigelse på over to størrelsesordener betragtes som ukvalificeret. Derfor skal begge retningsresistiviteter testes under indgående inspektion.
A6. Efter industristandard er PEEK-materiale med tykkelse ≤ 0,5 mm defineret som ESD PEEK-film, generelt produceret og leveret i kontinuerlig rulleform. Materiale med tykkelse ＞ 0,5 mm er klassificeret som ESD PEEK-plade, fremstillet via massiv pladestøbning. De to kategorier anvender forskellige formnings- og produktionsprocesser.
