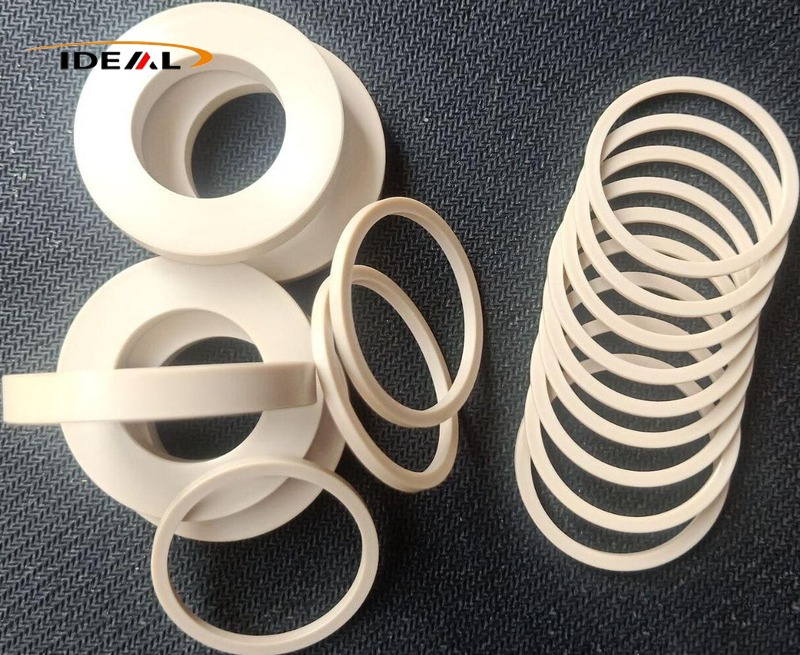

Ideal Plastic Factorys PEEK tætningsringe er højtydende tekniske plastkomponenter designet til tætning og støtte, kendetegnet ved høj stivhed og krybemodstand. Fremstillet ved hjælp af præcisions-CNC-bearbejdning og højtemperatursprøjtestøbning – suppleret med afspændingsudglødning – tilbyder disse produkter høj dimensionel nøjagtighed og ensartet batch-til-batch-kvalitet. Vi understøtter tilpasset produktion baseret på ikke-standard tegninger, prøveudtagning i små partier og eksportordrer i stor skala.
PEEK tætningsringe tilbydes afIdeel plastfabriker højtydende ringformede tætnings- og støttekomponenter fremstillet af polyetheretherketon basismateriale. Kunder anvender dem almindeligvis som styreringe, støtteringe og anti-ekstruderingsstøtteringe, som passer perfekt i både dynamiske og statiske tætningsriller.
Disse ringformede komponenter tjener flere praktiske formål på én gang: styre bevægelse, modstå slibende slid, bære strukturelle belastninger og forhindre tætningsekstrudering. En vigtig detalje, der er værd at bemærke: Næsten alle selvstændige polyetheretherketon-tætningsringe mangler de elastiske egenskaber, der er forbundet med gummi. For korrekt tætningsevne skal de matches med ekstra elastiske dele.
Når de er sat mod PTFE og nylon tætningsringe, leverer PEEK alternativer langt stærkere modstand mod krybning under ekstreme arbejdsforhold: høj varme, forhøjet tryk og ætsende kemiske væsker. De løser effektivt tilbagevendende industrielle smertepunkter set med konventionelle tætninger, herunder koldstrømsdeformation, dimensionsforskydning og for tidlig nedbrydning. Takket være disse pålidelige egenskaber er de bredt integreret i tætningsenheder til premium industrielt udstyr på tværs af adskillige sektorer.
I den virkelige verden fungerer polyetheretherketon tætningsringe udelukkende som stive glideoverflader, der modstår varme, friktion og krybedeformation. Al kompressiv forspænding, der er nødvendig for effektiv tætning, kommer fra udvendigt elastisk hardware, såsom O-ringe og metalforsynede fjedre. Denne kerneforskel adskiller polyetheretherketon-tætningsringe fundamentalt fra massive gummitætningsringe.
I højtryksmiljøer tvinges elastiske tætningsringe let af flydende medier ind i små samlingshuller i tætningsriller. Denne kontinuerlige klemning vil til sidst forårsage forskydningsbrud af elastomeren.
Installeret som en stiv barriere blokerer PEEK back-up ringe O-ringe i at blive ekstruderet ind i mellemrum. Denne opsætning hæver den samlede trykværdi for hele tætningssystemet og forlænger i høj grad levetiden for parrede O-ringe.
Monteret på stempler og stempelstænger til frem- og tilbagegående eller roterende bevægelse absorberer disse ringe laterale belastninger og opretholder nøjagtig aksial justering. De stopper direkte metal-til-metal-kontakt mellem mekaniske komponenter, forskyder radial afbøjning, der genereres under udstyrets drift, og beskytter indvendige tætningselementer mod skader udløst af ujævn sidebelastning.
|
Punkt
|
Specifikationsdetaljer
|
|---|---|
|
Produktnavn
|
PEEK (Polyether Ether Ketone) tætningsringe
|
|
Tilgængelige materialer
|
Ufyldt ren PEEK, kulfiberfyldt PEEK, kulfiber + grafit + PTFE komposit smurt modificeret PEEK
|
|
Farveindstillinger
|
Beige (naturlig PEEK), Sort (fyldte modificerede kvaliteter)
|
|
Fremstillingsproces
|
CNC præcisionsbearbejdning / højtemperaturpræcisionssprøjtestøbning
|
|
Dimensionel tolerance
|
CNC-bearbejdning: ±0,02~±0,05 mm Sprøjtestøbning: ±0,08~±0,10 mm
|
|
Overfladeruhed
|
CNC-bearbejdning: Ra 1,6 – Ra 3,2 Sprøjtestøbning: Ra 3,2 – Ra 6,3
|
|
Certificeringer
|
ISO9001, RoHS, REACH
|
|
Produkttyper
|
PEEK styreringe, slidstærke støtteringe, PEEK støtteringe
|
Konstrueret til dynamiske roterende og frem- og tilbagegående tætningspunkter, polyetheretherketon tætningsringe opretholder stabile dimensioner midt i svingende tryk og temperatur. Indbyggede anti-krybning og anti-kold-flow egenskaber forhindrer permanent formforvrængning under cyklisk bevægelse. Med iboende lavfriktionsegenskaber modstår de gentagne mekaniske påvirkninger og leverer ensartet slidstyrke.
I modsætning til fleksible gummitætninger, der er afhængige af elastisk tilbageslag, har PEEK-tætningsringene høj strukturel stivhed, der understøtter præcis positionering for dynamiske mekaniske tætningsstrukturer.
Under kontinuerlige vekslende belastninger og temperaturudsving undgår materialet permanent deformation. Det holder tætningsgrænseflader godt tilpasset gennem lange driftscyklusser, ideel til roterende aksler og lineær bevægelse tætningsenheder.
Naturlige lavfriktionsegenskaber minimerer slitage på sammenkoblingsbeslag. Til udstyr med hyppige relative bevægelser skærer disse tætningsringe partikeldannelse og tilgodeser oliefrie arbejdsforhold, der er almindelige inden for automatisering og medicinsk udstyr.
PEEK bevarer en stabil fysisk form ved kontakt med hydrauliske medier, skærevæsker og milde ætsende opløsninger. Nedbrydning og hævelse udløses sjældent af ikke-oxiderende kemiske midler, der passer til væskekontroludstyr, der fungerer i moderat aggressive miljøer.
Disse glideelementer er konstrueret til kombinerede tætningskonfigurationer, inklusive Stepseals og Glyd-ringe, og fungerer altid sammen med O-ringselastomerer.
O-ringe leverer en ensartet forspændingskraft, mens PEEK-glideoverflader er i direkte kontakt med procesvæsker og friktionsmodparter. De tager ansvar for slidstyrke og væskeindeslutning. Sådanne produkter anvendes i vid udstrækning til højtryks frem- og tilbagegående hydrauliske cylindre og roterende tætningsenheder.
Når de er monteret inde i de udpegede riller, bliver elastiske komponenter (O-ringe i de fleste tilfælde) komprimeret og producerer radial forspændingskraft. Denne konstante kraft presser PEEK-tætningsringen fast mod den matchende tætningsflade, enten den ydre akseloverflade eller den indre cylindervæg.
Med præcist bearbejdede endeflader passer PEEK-ringe tæt til at udfylde mikroskopiske huller og blokere væskelækage. Når det indre mellemtryk stiger, udøves der større kompression på tætningsringen. Kontakttrykket mellem matchende overflader øges tilsvarende, hvilket muliggør trykaktiveret selvstrammende tætningsydelse.
Elastiske dele udsender kontinuerligt stabilt forspændingstryk, hvilket holder PEEK-tætningsringen stramt klæbet til bevægelige overflader hele tiden.
Systemvæsketrykket virker på bagsiden af hver PEEK-ring. Det skubber tætningslæben udad for at øge kontaktspecifikt tryk og danner dermed en bæredygtig selvstrammende tætningseffekt.
En U-formet PEEK glidende skal omslutter en metalforstærket fjeder indeni. Ved installation udvider den komprimerede fjeder sig udad for at støtte PEEK-skyderingen åben, hvilket opbygger den første kontaktforspænding til tætning.
Temperatursvingninger og mindre slibende slid vil forekomme efter længere tids kørsel. Den indvendige fjeder springer gradvist tilbage for at kompensere for dimensionsvariationer, og et stabilt tætningskontakttryk kan opretholdes gennem hele servicecyklussen.

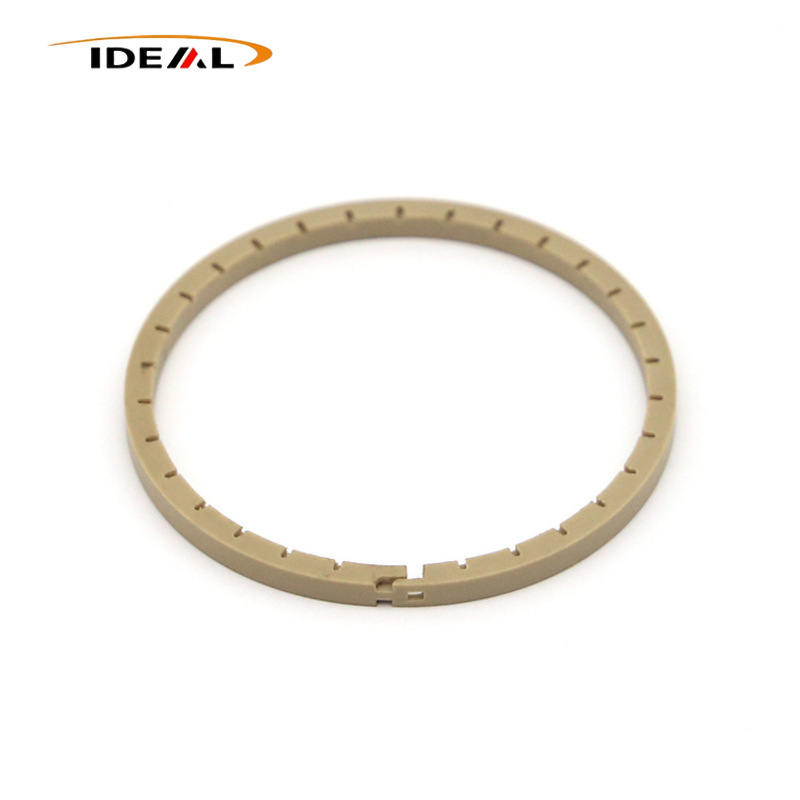

Splitskæringer er udelukkende designet til at forenkle installationen i tætningsriller.
Spiralhak:Efter montering og sammenpresning forskydes to sider af spiralsnittet mod hinanden og lukker helt. Lækageveje er stort set elimineret, hvilket gør dette design velegnet til højtryksscenarier, der kræver væskelækage næsten nul.
Lige snit og enkle vinklede snit:Der forbliver små lækagemellemrum i hakpositionen efter installationen. Disse modeller er ikke anvendelige til dynamisk højtryksforsegling, der kræver total nullækage.
Af denne grund forbliver spiraldelte ringe eller solide uopslidsede ringe i ét stykke det bedste valg til dynamiske højtryksforseglingsapplikationer.
Takket være de kombinerede styrker af krybemodstand, termisk stabilitet, kemisk inerthed og slidstyrke, er polyetheretherketon tætningsringe udbredt til førsteklasses industrimaskiner, der arbejder under høj varme, intenst tryk, korrosive omgivelser og ultra-rene arbejdsmiljøer.
Anvendes i tætningsriller på højtrykshydraulikcylindre, servoventiler og ventilmanifolder som støtteringe eller back-up ringe. De blokerer effektivt ekstrudering forårsaget af højt væsketryk og forlænger servicecyklussen for matchende tætningskomponenter. Til tovejs trykforhold kan disse ringe installeres på begge sider af tætningsenheden.
Almindeligvis monteret på borehulsværktøjer og brøndhovedtætningsenheder. Konfronteret med ekstrem varme, højt tryk og ætsende olie-gas-medier nede i hullet, garanterer deres stærke anti-krybningsevne stabil langtidsdrift. Solide ikke-delte integrerede ringe anbefales kraftigt til driftsforhold med ultrahøjt tryk.
Anvendes på vakuumkamre og procesgasrørledningsventiler. Ufyldt jomfru PEEK-kvalitet er obligatorisk her for ultra-lav udgasning, hvilket sikrer FFKM/O-ringtætninger. Kulstoffyldte PEEK-varianter er fuldstændig forbudt til sådanne applikationer.
Installeret på reaktorforbindelser og højtryksfilterrørledninger. Disse ringe opretholder en stabil ydeevne, når de udsættes for syrer, baser og forskellige organiske opløsningsmidler.
Velegnet til højtryksvæskeforsegling på brintenergiventiler og energilagringstestudstyr.
Ideel til væskeventilsamlinger, der udsættes for brede temperaturområder og gentagne steriliseringscyklusser, der kræver strenge renhedsstandarder.
- Fokuseret på højtydende PEEK-tætningsringe til kritisk industrielt udstyr
- Specialiseret i specialdesign og stabil masseproduktion
- Mål: løse forseglingsfejl, som standardprodukter ikke kan løse
- Tætninger ekstruderer eller knækker under højt tryk
- Deformeres, deformeres eller lækker ved høje temperaturer
- Ætser eller svulmer op i kemiske væsker
- Slides hurtigt i frem- og tilbagegående/roterende bevægelse
- Dimensionsinkonsistens, der forårsager monteringsfejl
- Uplanlagt nedetid og høje vedligeholdelsesomkostninger
- Vi kontrollerer resterende spænding, fladhed og krympning af krystallisation - nøglefaktorer ignoreret af de fleste leverandører
- Vores tætninger forbliver stabile under høj temperatur og højt tryk
- Ingen hurtig deformation, ingen lækage, ingen ridser på parrende overflader
- Længere levetid og færre vedligeholdelsesafbrydelser
- To pålidelige processer: præcisions-CNC-bearbejdning og præcisionssprøjtestøbning
- Obligatorisk udglødning for alle PEEK tætninger for at stabilisere dimensioner
- Fuld proces kvalitetskontrol fra materiale til færdigt produkt
- 100% visuel og dimensionel inspektion før levering
- Materialeformuleringer, der kan tilpasses til:
- slidstyrke
- korrosionsbestandighed
- isoleringsevne
- Stabil under dynamiske arbejdsforhold (roterende / frem- og tilbagegående)
- Fremragende kemisk kompatibilitet og strukturel stabilitet
- Hydrauliske systemer
- Automatisk produktionsudstyr
- Medicinsk væskekontrol maskineri
- Præcisionsinstrumenter og industriel automation på verdensplan
- Professionel teknisk producent af plasttætningskomponenter
- Moden PEEK-behandlingserfaring
- Stabil kvalitet, pålidelig levering, global service
- Langsigtet partner for industrikunder, der kræver højtydende tætninger
A1: Nej. PEEK kan prale af høj stivhed med næsten ingen elasticitet. Al trykforspænding, der kræves til tæt tætning, leveres af O-ringe eller metalfjedre. PEEK fungerer udelukkende som en holdbar glideoverflade, der modstår slid og kemisk erosion.
A2: Inden for et rimeligt trykområde øger den selvspændende mekanisme kontakttrykket og forbedrer tætningseffekterne. Når trykket overstiger den nominelle tærskel, vil tætninger blive ekstruderet og beskadiget uden korrekt monterede back-up ringe, hvilket med det samme fører til total tætningsfejl.
A3: Under de fleste driftsforhold fungerer de som stive støtte- og beskyttende komponenter. Da de mangler iboende elasticitet, skal de samles sammen med elastiske tætninger såsom O-ringe for at danne et komplet tætningssystem.
A4: Det anbefales overhovedet ikke. Kulstoffyldstoffer medfører risiko for udgasning og partikelforurening. Kun rent ufyldt PEEK-materiale er tilladt til halvlederproduktionsmiljøer.
