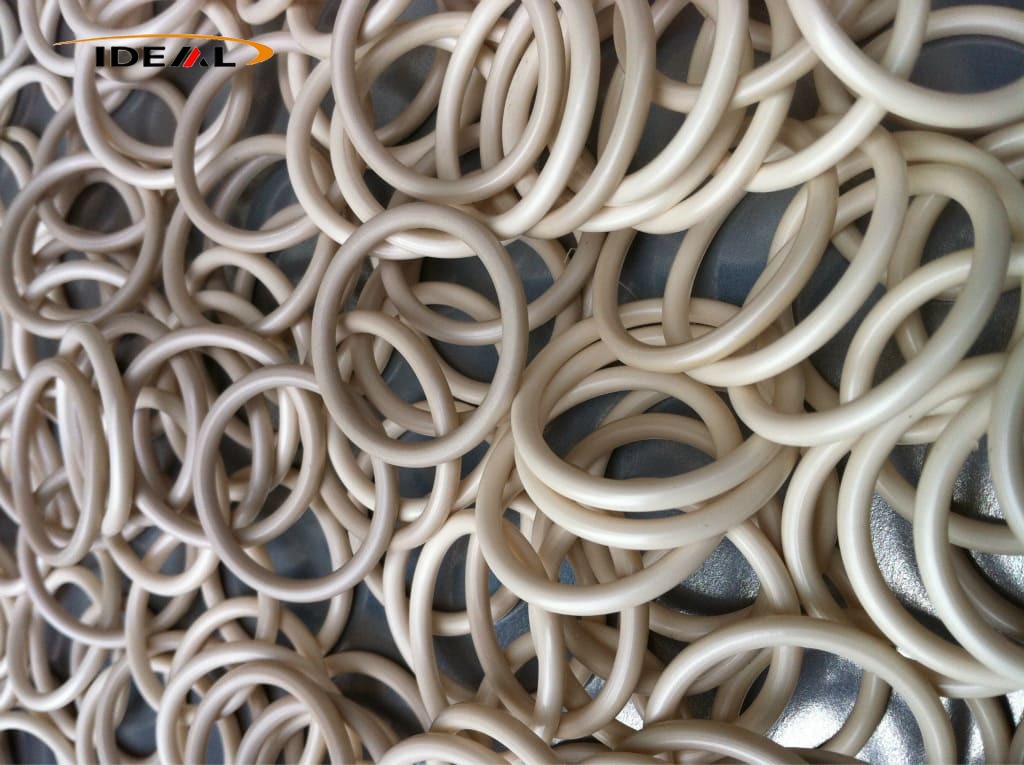

Ideal Plastic tilbyder PEEK O-ringe i standard AS568 og GB specifikationer, såvel som tilpassede ikke-standard størrelser. Fås i jomfruelige PEEK og modificerede kvaliteter - såsom kulfiber eller grafitfyldte - disse O-ringe er fremstillet ved hjælp af en kombination af præcisions-CNC-bearbejdning og højtemperatursprøjtestøbning. En omfattende afspændingsudglødningsproces eliminerer effektivt problemer som deformation, hævelse og lækage forårsaget af termisk cykling, hvilket sikrer dimensionsnøjagtighed og stabilitet langt bedre end standard plastforseglinger. Få et tilbud!
PEEK O-ringene leveret af Ideal Plastic-producenten er stive præcisionsstatiske tætningskomponenter. De er hovedsageligt designet til statisk forsegling og lavhastigheds-, korttakts mikrobevægelsesforsegling, der er i stand til at opfylde tætningskrav under ekstreme arbejdsforhold.
De udfylder præcist mellemrum mellem parringsdele for effektivt at forhindre væskelækage, gasudslip og vakuumtab. I mellemtiden blokerer de eksternt støv, urenheder og forurenende stoffer i at trænge ind i udstyr, hvilket sikrer pålidelig overordnet tætningsydelse.
Udstyret med en rund løkkeform og cirkulært tværsnit kræver PEEK O-ringe standard O-ringsriller, der er forbearbejdet på udstyr til installation. Fremstillet i overensstemmelse med AS568 amerikanske standarder og nationale metriske standarder, understøtter de standardiseret produktion i stor skala med fremragende universel kompatibilitet.
PEEK O-ringe er fundamentalt forskellige fra PEEK-pakninger og kan ikke erstattes vilkårligt. PEEK O-ringe anvendes til rille-type tætning for at opnå stabil statisk tætning og let dynamisk tætning. I modsætning hertil har PEEK-pakninger fleksible konturer, forskellige tykkelsesmuligheder og tilpassede profiler. De realiserer tætning af store arealer via flangeoverfladekompression og er velegnede til forskellige brede flade flangetætningsflader.
Det er strengt forbudt at udskifte flangepakninger med PEEK O-ringe. O-ringenes ultralille kontaktområde vil forårsage ujævn kompression på flangeoverflader og i høj grad øge risikoen for tætningsfejl.
Fremstillet af højkvalitets PEEK-materiale, produktet har et højt smeltepunkt, dårlig smeltefluiditet og tydelig krystallisationskrympning, hvilket giver høj strukturel stabilitet og tilpasningsevne til barske industrielle arbejdsforhold.
Som stive præcisionsstatiske tætningsdele er produkterne anvendelige til statisk tætning og lavhastighedsmikrobevægelsesforsegling under ekstreme forhold. De forhindrer pålideligt væske- og gaslækage, undgår vakuumtab og isolerer eksterne forurenende stoffer, hvilket opretholder en langsigtet stabil tætningsydelse.
Ved at vedtage en standardiseret cirkulær struktur med rundt tværsnit passer O-ringene perfekt ind i standard ringformede riller. Den tætte indvendige kontakt sikrer stabil statisk tætning og små dynamiske tætningseffekter.
Fremstillet strengt i overensstemmelse med AS568 amerikanske standarder og nationale metriske standarder, har produkterne ensartede specifikationer, der understøtter storstilet industriel standardiseret produktion med stærk universalitet og tilpasningsevne.
PEEK O-ringe og PEEK-pakninger har en tydelig anvendelsesposition. O-ringe er specialiserede til tætningsscenarier af rilletypen, mens tilpassede PEEK-pakninger tilpasser sig fladflangeforsegling med store arealer. Vilkårlig udskiftning er forbudt for at undgå risiko for tætningsfejl.
Ved at drage fordel af PEEK-materialets iboende egenskaber har produkterne høj temperaturbestandighed takket være det høje smeltepunkt. Deres dårlige smeltefluiditet og betydelige krystallisationskrympning sikrer høj strukturel formningsstabilitet, velegnet til langvarig service i komplekse og barske industrielle miljøer.
Den professionelle rille-type tætningsstruktur sikrer ensartet kompression og tæt montering. Forskellig fra den flade kompressionstilstand af pakninger, undgår den effektivt ujævn belastning på flangeoverflader og eliminerer skjulte farer for lækage og tætningsfejl.
|
Punkt
|
Specifikation
|
|---|---|
|
Produktnavn
|
PEEK (Polyether Ether Ketone) O-ringe
|
|
Materiale
|
Ufyldt PEEK, Kulstoffyldt PEEK, Grafit/PTFE fyldt PEEK
|
|
Farve
|
Sort, beige
|
|
US Standard AS568 Tværsnitsdiameter
|
1,78 mm (0,070"), 2,62 mm (0,103"), 3,53 mm (0,139"), 5,33 mm (0,210")
|
|
GB/T3452.1 Tværsnitsdiameter
|
1,80 mm, 2,65 mm, 3,55 mm, 5,30 mm, 7,00 mm
|
|
Prøveservice
|
Skal forhandles
|
|
Certificeringer
|
ISO9001, RoHS, REACH
|
|
Størrelse Standard Klassifikation
|
US Standard AS568 PEEK O-ringe, GB/T 3452.1 Standard PEEK O-ringe, ikke-standard tilpasning
|
Sammenlignet med plast til almindelige formål udgør fremstilling af PEEK O-ringe meget højere tekniske barrierer. To modne masseproduktionsprocesser dominerer industrien: præcisions-CNC-bearbejdning og højtemperaturpræcisionssprøjtestøbning. De to metoder adskiller sig meget med hensyn til færdige delkarakteristika, passende ordremængder og overordnede omkostningsgrupper.
|
Behandlingsmodul
|
Detaljeret beskrivelse
|
|---|---|
|
Komplet produktionsworkflow
|
Start med kvalitetskontrol af importerede rene PEEK stang- og pladematerialer. Emnerne gennemgår en forglødningsbehandling for at eliminere indre stress i råmaterialet på forhånd. Efter foreløbig CNC-drejning for at danne ringformede halvfabrikata udføres præcisionsdrejning for at optimere tværsnitsprofilen efterfulgt af koncentricitetskalibrering. Alle emner vil modtage sekundær spændingsaflastende udglødning for at fjerne resterende skærespænding, og derefter gennemgå overfladepolering, gratfjernelse og fuld-range dimensionstest før levering.
|
|
Vigtige behandlingsudfordringer
|
Tyndvæggede ringformede PEEK-emner er strukturelt skrøbelige. Konventionelle spænde- og skæremetoder forårsager let mekaniske vibrationer og elastisk deformation. Efter frigørelse af armaturet vil materialetilbageslag føre til urundhed, oval forvrængning og uregelmæssige former, hvilket resulterer i dårlig samlingsnøjagtighed og skjulte forseglingslækagerisici.
|
|
Skræddersyede optimeringsløsninger
|
Udstyr tilpassede fleksible bløde armaturer for at sprede koncentreret spændetryk og undgå lokal ekstruderingsdeformation. Vedtag støttepositionering med stort område for at forbedre den samlede arbejdsemnestabilitet under bearbejdning. Match professionelle PEEK-specielle skæreværktøjer og reducer fremføringshastigheden for at svække skærepåvirkning og vibration. Implementer gradvis løsgørelse af armaturet efter bearbejdning for at forhindre pludselig spændingsudløsning og permanent deformation af delen.
|
|
Behandlingsmodul
|
Detaljeret beskrivelse
|
|---|---|
|
Standard støbningsprocedure
|
PEEK piller er fuldt tørrede og affugtede for at eliminere fugtdefekter. Råmaterialer smeltes jævnt i tønden ved en konstant temperatur på 360-400°C, og sprøjtes derefter ved højt tryk ind i en konstant temperaturform (180-210°C). Præcis trykholding anvendes for at standardisere materialekrystallisation, efterfulgt af gradvis langsom afkøling. Efter afformningen gennemgår alle dele ensartet udglødningsspændingsaflastning, flashtrimning og omfattende dimensionskontrol for at sikre kvalificerede færdige produkter.
|
|
Iboende procesvanskeligheder
|
PEEK-materiale har høj krystallinitet og kontinuerlig krympning under afkølings- og formningsfasen. Små udsving i støbetemperaturen vil direkte forårsage inkonsekvent krympning af indvendig diameter og snordiameter, hvilket resulterer i ustabil dimensionstolerance og dårlig batch-ensartethed af færdige O-ringe.
|
|
Præcisionskontrolforanstaltninger
|
Implementer lukket sløjfe konstant temperaturkontrol for både tønde og form for at låse temperaturområdet stabilt og minimere termisk variation. Finjuster trykholdetid og kølecyklusparametre for at balancere materialekrystallisationshastighed og krympningshastighed i alle retninger. Ensartet indre belastning af færdige produkter gennem efterstøbning af udglødning, hvilket fundamentalt forbedrer dimensionsstabiliteten af masseproducerede PEEK O-ringe.
|
PEEK O-ringe er fremstillet af solidt jomfruligt PEEK-materiale og er stive, statiske præcisionstætningskomponenter. Til forskel fra elastiske tætninger fremstillet af gummi, nylon, POM eller standard PTFE leverer de pålidelig tætningskapacitet i barske miljøer, hvor traditionelle tætningsmaterialer har svært ved at holde ydeevnen.
Understøttet af stabil molekylær sammensætning modstår PEEK kryb bemærkelsesværdigt. Udglødningsbehandling fjerner intern restspænding, hvilket gør det muligt for disse O-ringe at opretholde tæt kontakt mod tætningsoverflader under svingende temperaturer og kontinuerligt tryk. Udstyrsvedligeholdelsescyklusser kan forlænges betydeligt.
Materialet tåler en bred vifte af smøremidler, kølemidler og hydrauliske væsker. Den undgår hævelse, opløsning eller skørhed, når den udsættes for milde ætsende stoffer, hvilket passer til statiske tætningspunkter på kemiske rørledninger og væskebehandlingssystemer.
Installeret inde i varmekamre og udstyr med hyppige temperaturskift, bliver PEEK O-ringe ikke blødgjort eller deformeret som almindelig plast. Den oprindelige tværsnitsform bevares under belastning, hvilket forhindrer udvidelse af tætningsspalten og vedvarende lækage under statiske forhold ved høje temperaturer.
PEEK baseresin indeholder ingen blødgørere eller flygtige tilsætningsstoffer. Flygtig frigivelse forbliver minimal ved høje temperaturer, hvilket eliminerer partikelforurening inde i forseglede kamre. Denne egenskab gør PEEK O-ringe meget brugt til halvlederwaferbehandlingsudstyr, vakuumbeholdere og medicinsk steriliseringsmaskineri.
Klassificeret som stive statiske præcisionstætninger, PEEK O-ringe skiller sig ud for høj temperaturtolerance, enestående krybemodstand, kemisk inerthed, lav afgasning og iboende selvsmøring. De er primært designet til statisk forsegling og lavhastigheds-mikro frem- og tilbagegående forsegling med kort slag, og er ikke egnet til højfrekvente, dynamiske frem- og tilbagegående forseglinger med lang vandring.
Virgin-grade PEEK har ultra-lav flygtighed for at undgå kammerkontamination og modstår krybeinduceret mikrolækage under langvarig vakuumdrift.
Disse enheder kører med let kontinuerlig bevægelse og intermitterende start-stop-cyklusser, hvor regelmæssige fedtpåfyldninger er upraktiske. PEEKs naturlige selvsmørende egenskab muliggør vedligeholdelsesfri drift.
Udstyr står over for drastiske temperaturudsving og eksponering for kemiske medier; standard plastforseglinger svulmer let op og nedbrydes i sådanne miljøer.
Den tåler cykliske temperaturer fra -60°C til 260°C og modstår deformation og lækage under gentagne termiske veksler.
- Specialiseret i brugerdefinerede PEEK O-ringe (stive plastforseglingselementer)
- Designet til høje temperaturer, høje tryk, vakuum og korrosive miljøer
- Erstatter traditionelle gummitætninger til ekstreme arbejdsforhold
- Eliminerer skjult lækage og periodisk tætningsfejl
- Modstår krybedeformation under langvarig høj varme
- Reducerer flygtig afgasning og partikelforurening i vakuum
- Sikrer stabil tætningsydelse i kritisk udstyr
- Bruger kun 100% jomfru PEEK-harpiks
- Ingen genbrugsmaterialer til halvledere, medicinske og rene applikationer
- Materialer valgt ud fra arbejdsforhold, præcisionsbehov og ordrevolumen
- Lav afgasning, ingen partikeludskillelse, opfylder strenge renhedsstandarder
- Fremstillet efter kundetegninger eller standardspecifikationer: AS568 / GB/T3452
- Streng kontrol med indvendig diameter (ID) og ledningsdiameter
- Buet tætningsflade fri for ridser, buler, porer, revner og indeslutninger
- Ingen grater, blink eller synlige værktøjsmærker
- Formskillelinjer placeret væk fra tætningsområder (for støbte dele)
- Obligatorisk udglødning for alle high-end PEEK O-ringe
- Eliminerer restbelastning fra bearbejdning og støbning
- Forhindrer deformation, spalteforstørrelse og lækage forårsaget af termisk cykling
- Sikrer langsigtet dimensionsstabilitet
- Interne præcisions-CNC-værksteder
- Understøtter tilpasning ved hjælp af tegninger eller prøver
- I stand til både CNC-bearbejdning og præcisionssprøjtestøbning
- Ensartet kvalitet til små partier og masseproduktion
- Udstyr til fremstilling af halvledere
- Medicinsk udstyr og steriliseringssystemer
- Højvakuum kamre og komponenter
- Nye energi-, kemikalie- og præcisionsinstrumenter
- Produkter eksporteret globalt
- Betjener internationale kunder i avancerede udstyrsindustrier
- Fokus på langsigtede, stabile og pålidelige tætningspartnerskaber
A1: CNC-bearbejdning kræver ingen tilpassede forme og leverer hurtigere ekspeditionstider. Den understøtter helt ikke-standardiserede tilpassede dimensioner og tilbyder strammere spændingskontrol, perfekt egnet til prøver, små batchordrer samt højpræcisionsforseglingsapplikationer inden for halvledere og medicinske områder. Sprøjtestøbning er omkostningseffektiv for store mængder ordrer af standardstørrelser, selvom formgebyrer pålægges, og leveringstiderne er længere. Du kan dele dine tegninger, ordremængde og arbejdsforhold, og vi vil anbefale den bedst egnede produktionsløsning i overensstemmelse hermed.
A2: Udglødning anbefales kraftigt til tætninger, der anvendes i højtemperatur-, vakuum- eller kontinuerligt tryksatte miljøer. Til generelle anvendelser ved stuetemperatur med lavt tryk kan processen udelades for at reducere omkostningerne efter din vurdering.
A3: Fire almindelige grundlæggende årsager er angivet nedenfor:
① Riller er designet til at passe gummi O-ringe, hvilket fører til uoverensstemmende kompressionshastigheder;
② Tætningerne springer udglødningsbehandlingen over og deformeres gradvist, efterhånden som resterende spændinger frigøres under driftsforhold;
③ Der er synlige værktøjsmærker eller grater på tætningsflader;
④ Dårlig bearbejdningsnøjagtighed af udstyrsriller.
Angiv venligst dine driftsparametre og rilletegninger, så analyserer vi problemet og foreslår målrettede løsninger.
A4: Omhyggelig evaluering er nødvendig for scenarier med vedvarende kraftig påvirkning og alvorlige højfrekvente vibrationer. PEEK har høj stivhed og alligevel lav elasticitet, så det fungerer bedst til statisk forsegling. Til stærkt vibrerende miljøer foreslår vi at optimere rillestrukturer eller udforske fyldte modificerede PEEK-kvaliteter som alternativer.
