Produkt beskrivelse

PEEK-pakninger er præcisionsforseglingskomponenter fremstillet af højtydende polyetheretherketon, kategoriseret som premium specialtekniske plasttætninger. I modsætning til pakninger lavet af gummi, PTFE eller nylon har de en afbalanceret blanding af stivhed, ensartet dimensionsstabilitet og pålidelig tætningsydelse. De anvendes bredt til statisk forsegling, afstandsdæmpning og elektrisk isolering under krævende arbejdsforhold, herunder høje temperaturer, intens kemisk korrosion, vakuummiljøer og hyppige frem- og tilbagegående bevægelser.

Klassificeret som flade statiske tætningsdele, Polyetheretherketon (PEEK) pakninger tjener ét primært formål: grænsefladeforsegling til at blokere væske- og gaslækage. Deres funktion adskiller sig markant fra PEEK skiver, som er designet til afstand, belastning, friktionsreduktion, isolering og endda bolttrykspredning. De fleste kommer i tynde pladeformer. Tæt kontakt mellem deres top- og bundplan og flangeflader skaber tætningseffekten.

I modsætning til elastiske tætninger såsom O-ringe er disse stive og halvstive komponenter uden iboende tilbageslagskapacitet. Forsegling opnås udelukkende ved hjælp af forspændingskraft.

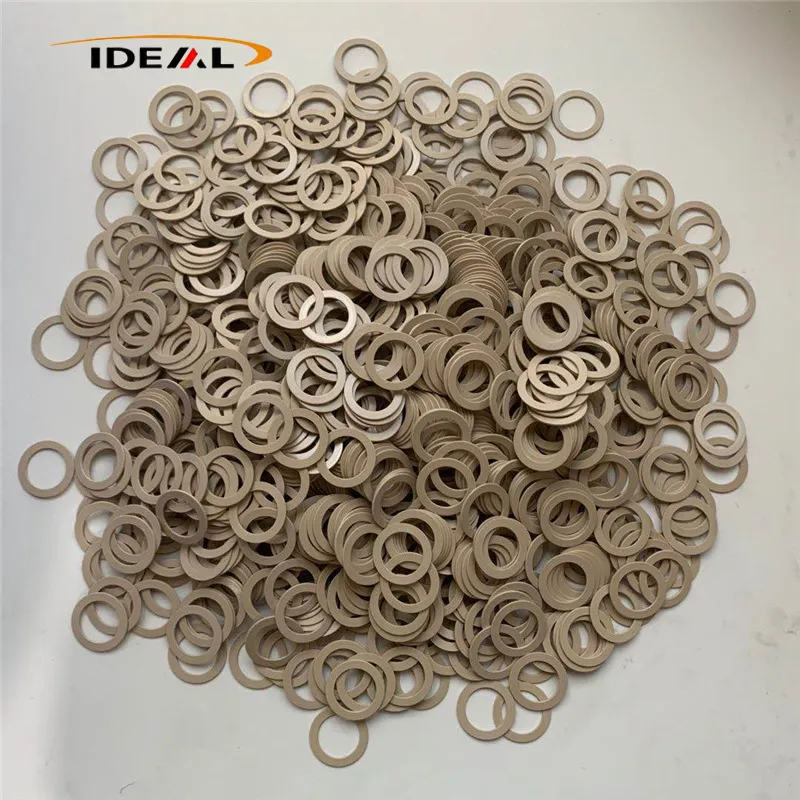

PEEK gaskets

Produktklassificering og funktionel

PEEK-ringe repræsenterer en bred familie af cirkulære polymerkomponenter i stedet for en enkelt industriel del af fast type. Disse PEEK-dele er fremstillet med ensartede runde geometrier og er funktionelt differentierede for at imødekomme forskellige industrielle tætnings- og mekaniske positioneringsscenarier. Vores omfattende produktsortiment dækker et komplet udvalg af almindelige specifikationer:

PEEK skiver og pakninger
PEEK backup ringe
PEEK tætningsringe
PEEK støtteringe

Hver type PEEK-ring tjener et unikt, målrettet formål i integrerede tætningssystemer, der arbejder sammen for at levere stabil og pålidelig udstyrsdrift:

PEEK-støtteringe: Beskytter effektivt O-ringe og hovedtætningselementer mod ekstruderingsdeformation og fejl under ekstreme højtryksdriftsforhold
PEEK-tætningsringe: Tjener som kerneisoleringslaget til at opfange flydende og gasformige medier og stopper tværsystemlækage
O-ringe: Leverer vedvarende elastisk kompressionskraft, der sikrer tæt, langsigtet tætningsstabilitet for mekaniske samlinger

Selvsmørende og anti-slid ydeevne

PEEK-ringe er vidt udbredt som isolerende pakninger og slidindsatser til friktionspar, installeret mellem roterende aksler og udstyrshulrum. Ved at udnytte PEEKs iboende selvsmørende egenskaber muliggør disse ringe pålidelig oliefri tørfriktionsdrift, hvilket giver væsentlige mekaniske fordele:

Minimer overfladefriktion og progressivt slid på komponenter
Beskyt metalliske aksler og udstyrshuse af høj værdi mod slidskader
Reducer mekanisk driftsstøj for en mere jævn drift af udstyret
Forlæng den samlede levetid for roterende og transmissionssystemer

Højpræcisionspositionering og ekstrem dimensionsstabilitet

PEEK-ringe, der fungerer som højstabile grænsekraver og anti-forskydningslåsringe, leverer præcis mekanisk positionering. Udstyret med enestående anti-krybningsmodstand bevarer de en stiv dimensionsnøjagtighed under vedvarende høje temperaturer og højtryksmiljøer med nøglestyrker som nedenfor:

Begræns effektivt aksial bevægelse af bevægelige dele og stabiliser samlingsafstande
Bevar fuldstændig dimensionsintegritet under langvarige ekstreme arbejdsbelastninger
Eliminer delforskydning og positionsafvigelse under langcyklusudstyrsdrift
Oprethold konstant høj præcision af mekanisk matchningsnøjagtighed

Alsidige industrielle applikationsstyrker

PEEK-ringe er bedre end traditionelle metalmodstykker og har overlegen miljømæssig holdbarhed og tilpasningsevne i flere scenarier, velegnet til strenge industrielle driftsmiljøer. Deres kerneapplikationsfordele omfatter:

Tætningsassistance og vibrationsreduktion: Optimeret til pumper, ventiler og roterende udstyr for at øge tætningen af tætningen, mens den absorberer vibrationer og sænker kørestøjen
Bred kemisk resistens: Modstår erosion fra hydraulikolie, kølevæske, svag syre, svag alkali og saltspray
Beskyttelse af kernekomponenter: Isoler og beskyt interne nøgledele i kemiske væskesystemer og offshore marinemaskiner
Rustfrit alternativ: Undgå fuldstændig rust- og oxidationsfejl, der er forbundet med metalringe

Materialeegenskaber og professionelle fremstillingsteknologier

PEEKs iboende materialeegenskaber - højt smeltepunkt, høj smelteviskositet og hurtig krystallisationshastighed - inducerer let intern restspænding, synkemærker, formforvrængning og dårlig cirkulæritet under præcisionsbehandling. For at eliminere iboende materialefejl og opnå langsigtet dimensionel konsistens, vedtager vi to modne, processtandardiserede produktionsløsninger: præcisions-CNC-bearbejdning og højtemperaturpræcisionssprøjtestøbning.

1 præcision CNC-bearbejdning (med professionel afspændingsudglødning)

CNC-bearbejdning kombineret med dedikeret afspændingsudglødning er vores førsteklasses fremstillingsproces for højspecifikke kritiske komponenter, bredt udbredt til højpræcisions PEEK-ringproduktion. De gældende scenarier, behandlingssmertepunkter og vores optimerede tekniske løsninger er sorteret i nedenstående tabel:

Punkt	Detaljer
Gældende scenarier	Vakuumkammertilbehør, halvlederudstyrsdele, højpræcisionsforseglingskomponenter, brugerdefinerede ultratynde specialformede pakninger og komplekse flerhuls-emner; leverer ultrapræcise dimensioner, ultra-stram tolerancekontrol og fremragende fladhedskonsistens
Behandlingsrisici og fejlårsager	Residual intern spænding genereres ved at skære friktionsvarme, mekanisk spændetryk og urimelig lagdelt skæring. Akkumuleret stress forårsager vridning efter bearbejdning, fladhedsforringelse og dimensionsdrift. Produkter kan bestå den første inspektion, men deformeres gradvist efter gentagne termiske cyklusser, hvilket i sidste ende fører til tætningslækage
Standard optimeringsløsninger	1. Optimer skæreparametre med reduceret fremføringshastighed og segmenteret fræsning for at reducere øjeblikkelig skærespænding 2. Vedtag naturlig ældning ved stuetemperatur efter grov bearbejdning, før præcisionsskæringen afsluttes 3. Anbring fleksible spændefiksturer til ultratynde pakninger for at undgå stiv spændingsdeformation 4. Implementer gradientopvarmning og langsom afkølingsudglødning for fuldt ud at frigøre resterende spænding efter efterbehandling
Ultratynd pakningsløsning (<0,5 mm)	Ultratynde emner har lav stivhed og er tilbøjelige til vibrationer og skærende deformationer. Vi anvender hjælpestøttebeslag, reduceret spindelhastighed og mindre enkeltlags skæredybde for at stabilisere skærekraften og garantere ensartet tykkelsestolerance

2 Højtemperaturpræcisionssprøjtestøbning

Højtemperaturpræcisionssprøjtestøbning anvendes hovedsageligt til omkostningseffektiv masseproduktion af standard PEEK-tætningsdele. Begrænset af PEEKs materialeegenskaber har denne proces målrettet gældende intervaller og tekniske tærskler. Alle procesudfordringer og standardiserede optimeringsforanstaltninger er opsummeret i nedenstående tabel:

Punkt

Detaljer

Gældende scenarier

Velegnet til store flade PEEK-pakninger med medium præcision. Ikke anvendelig til ultratynde og indviklet strukturerede præcisionspakninger, da ujævn vægtykkelse let forårsager intern spændingskoncentration og efter-operation dimensionel offset

Nøgle tekniske udfordringer

PEEK har høj smelteviskositet og ubalanceret krystallisationskrympning. Traditionel hurtig afformning og hurtig afkøling fanger massiv restspænding, hvilket forårsager skævhed og størrelsesafvigelse under skiftende temperaturcyklusser. Dårlig smeltefluiditet fører også til ufuldstændig fyldning, luftbobler, nålehuller og synkemærker

Komplet procesoptimeringssystem

1. Fuldt tørre rå PEEK pellets for at eliminere fugt-inducerede defekter

2. Kalibrer formtemperatur, indsprøjtningstryk og holdetid nøjagtigt

3. Adopter naturlig langsom afkøling efter afformning og forbyd hurtig slukning af vand

4. Redesign gatelayout for at afbalancere smelteflow og forene krympningshastigheden

5. Forlæng pakketiden og implementer obligatorisk udglødning efter støbeformen

6. Optimer udstødningsåbninger, hæv moderat udstyrstemperatur og finjuster injektionsparametre for at løse fyldningsfejl

Produktinformation

Produktnavn:Polyetheretherketon (PEEK) pakninger

Materiale:Ufyldt PEEK, Kulstoffyldt PEEK, Grafitfyldt PEEK

Farve:Sort, beige

Standard tykkelsesområde:0,15 mm / 0,2 mm / 0,3 mm / 0,5 mm / 1 mm / 2 mm / 3 mm ~ 15 mm

Ultratynde brugerdefinerede størrelser:Ultratynd < 0,5 mm er en kategori af højpræcisionsbearbejdning og kræver forudgående kommunikation af procesplanen.

CNC-bearbejdningsnøjagtighed:Ydre diameter/indvendig diameter tolerance: ±0,02 ~ ±0,05 mm, tykkelsestolerance: ±0,03 ~ ±0,06 mm

Formsprøjtestøbningsnøjagtighed:Ydre diameter/indvendig diameter tolerance: ±0,05 ~ ±0,10 mm, tykkelsestolerance: ±0,08 ~ ±0,15 mm

Prøve:Skal forhandles

Certifikater:ISO9001, RoHS, REACH

Pakningstyper:Ringformede flade polyetheretherketon (PEEK) pakninger, flerhuls flangepakninger, uregelmæssigt formede pakninger, ultratynde PEEK tætningspakninger

Produktegenskaber

På grund af den unikke molekylære struktur af polyetheretherketon overgår polyetheretherketon (PEEK) pakninger nylon, POM, PTFE, gummi og metal shims i omfattende ydeevne. De er designet til tætnings- og afstandsopgaver og opretholder stabil ydeevne under ekstreme driftsforhold, herunder høj varme, kemisk eksponering, vakuummiljøer og gentagen cyklisk kompression.

1. Effektiv elektrisk isolering

Ufyldte virgin Polyetheretherketone (PEEK) pakninger skaber effektiv elektrisk adskillelse mellem parrede metalkomponenter. De blokerer elektrisk ledning, undertrykker elektrokemisk korrosion og sænker kortslutningsrisici, som ofte anvendes i nye energibatteripakker, elektriske kontrolenheder og præcisions elektronisk hardware.

2. Bredt driftstemperaturområde

Klassificeret blandt top-tier varmebestandig ingeniørplast, tilbyder PEEK kontinuerlig servicetemperatur op til 260°C og kortvarig spidsmodstand, der når 330°C. Den forbliver sej ved -60°C uden kuldeskørhed. Udsat for vedvarende flangetryk ved høje temperaturer undertrykker PEEK krybning og bevarer kompressions-forbelastningen støt i stedet for at blive tyndere over tid.

3. Stabil tætningsforspænding

Enestående anti-krybningsegenskaber hjælper PEEK med at opretholde ensartet tykkelse under tilbagevendende flangekompression og termiske belastninger. Som tætningsshims kontrollerer de samlingsafstande, dæmper vibrationer og mindsker overfladeslid inde i automatiserede transmissionssystemer og robotkonstruktioner.

4. Overlegen kemisk modstand

De fleste organiske opløsningsmidler kan ikke opløse PEEK. Det forbliver stabilt i svage syrer, svage alkalier, smøremidler og kølemidler, og beskytter udstyr mod kemisk erosion. Dette gør PEEK-pakninger til en foretrukken løsning til kemiske væskebehandlingslinjer og laboratorieanalyseapparater.

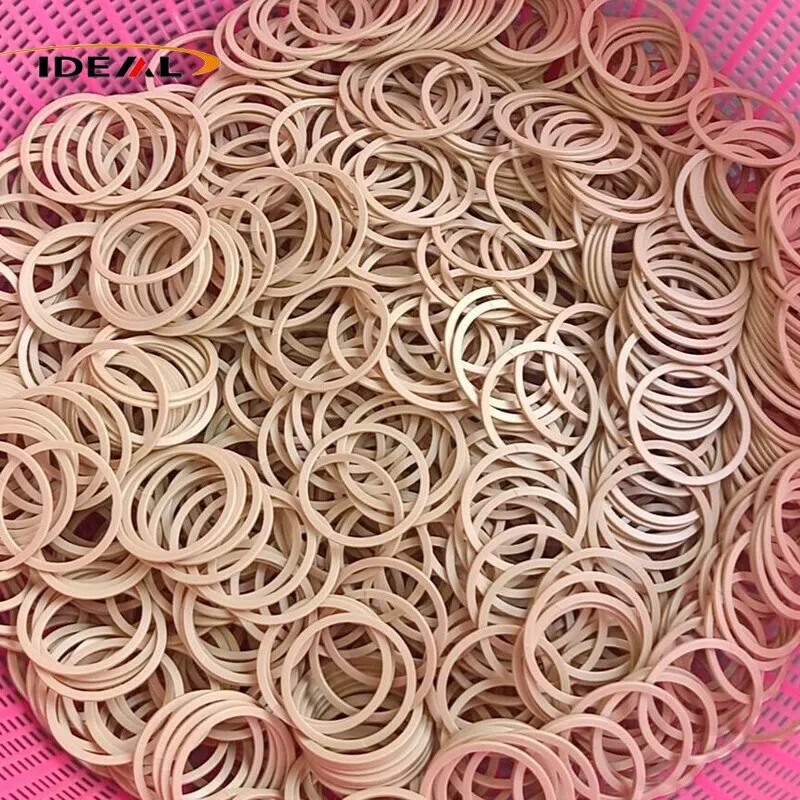

PEEK gaskets

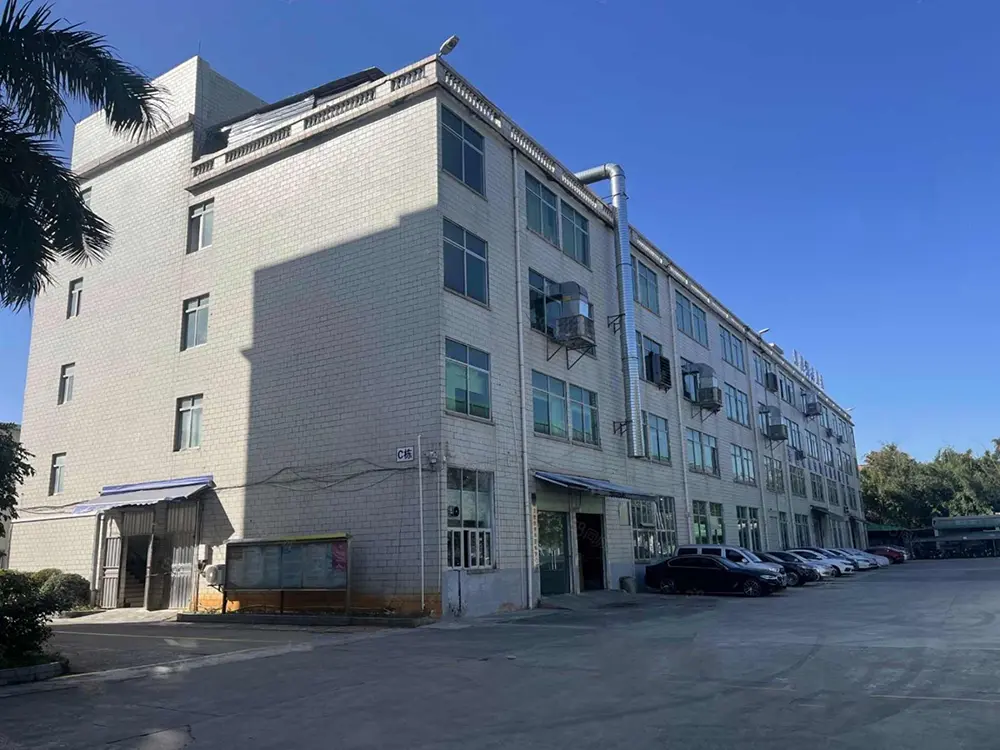

Vores fabrik

1. Virksomhedens kernestyrke

- 15 års specialisering i PEEK pakninger & tætningskomponenter

- Dobbelt fremstillingsekspertise: præcisions-CNC-bearbejdning + formsprøjtestøbning

- Udstyret med højpræcisions CNC drejebænke, fræser, bearbejdningscentre, 5-akse maskiner

- In-house støvfrit injektionsværksted og fuld formudviklingsevne

2. Råstofsikring

- Kun 100% jomfru PEEK-harpiks; ingen genbrugte eller blandede materialer

- Fuld batchsporbarhed med materialedatablade og officielt COA leveret

- Tilgængelige materialekvaliteter i henhold til kundens tekniske krav

3. Dimensions- og tætningspræcision

- Fremstillet 100% efter kundetegninger (tykkelse, ID, OD, hulpositioner)

- Højpræcisionstolerance: ±0,005 mm – ±0,02 mm

- Streng planhedskontrol; nul forvrængning for ultratynde pakninger

- Nøjagtig flerhulspositionering for nem flangesamling og boltjustering

4. Ultra-ren produktion til halvledere og vakuum

- Ultralydsrensning + støvfri tørring til renrums- og vakuumapplikationer

- Lav-udgasning, lav-partikel, lav-flygtige emissionskontrol

- Endelig vakuumpakning for at undgå kontaminering

5. Stress Relief & Stability Control

- Obligatorisk gradientglødning for alle polyetheretherketon (PEEK) pakninger

- Eliminerer bearbejdningsspænding, støbespænding og intern materialespænding

- Forhindrer langvarig vridning, lækage og deformation under varmecyklus

- Overlegen i forhold til konkurrenter, der springer udglødning og rengøring over for at reducere omkostningerne

6. Kvalitetsstyringssystem

- Tiered QC til generelle industrielle og high-end vakuum/renrum kvaliteter

- Fuldt inspektionsudstyr for planhed, hårdhed og dimensionstolerance

- Proces tilpasset til reelle arbejdsforhold for at undgå fejl i marken

7. Kernematerialer og -produkter

- Fokus: PEEK og højtydende fluorplast

- Produkter: tætningspakninger, slidringe, bufferdele, præcisionsstrukturelle komponenter

- One-stop-løsning: materialevalg → design → bearbejdning → færdige dele

8. Målapplikationer

- Kemisk væskeudstyr

- Nyt energibatteri

- Halvleder- og vakuumsystemer

- Laboratorieinstrumenter og præcisionsudstyr

9. Global Service Commitment

- Strenge kvalitetsstandarder for langsigtede internationale partnerskaber

- Skræddersyede løsninger og stabil levering

- Professionel support til avancerede tætningsapplikationer over hele verden

FAQ

Q1: Sprøjtestøbte PEEK-pakninger koster mindre for identiske dimensioner. Kan de direkte erstatte CNC-bearbejdede til vakuumforseglingsapplikationer?

A1: Vi anbefaler ikke denne udskiftning. Sprøjtestøbning efterlader højere indre belastning og øger chancen for skjulte porer inde i produktet. Til lav-afgasning og rent vakuum arbejdsscenarier er CNC-bearbejdet PEEK-pakning lavet af ny harpiks med stressaflastende udglødning og støvfri rengøringsbehandling altid den foretrukne mulighed.

Spørgsmål 2: Giver en tykkere PEEK plastikpakning altid bedre forseglingsresultater?

A2: Dette er ikke tilfældet. Tætningseffektiviteten hænger på flad overflades tæthed, monteringsforspænding og materialets anti-krybningsevne. Den korrekte tykkelse skal svare til den designede frigang på dit udstyr. For tykke eller tynde pakninger vil ændre boltens forspændingsværdier og underminere langsigtet tætningsstabilitet.

Spørgsmål 3: Vil der stadig forekomme dimensionsforskydning på polyetheretherketon-pakninger efter udglødningsbehandling?

A3: Standardgradientudglødning eliminerer langt størstedelen af resterende spænding og reducerer drastisk risikoen for dimensionsforskydning. Små deformationer kan stadig forekomme under ekstrem belastning, drastiske temperaturcyklusser, eller hvis råmateriale af lav kvalitet er vedtaget. Til applikationer med ultrapræcisionsudstyr anbefaler vi at tilføje en inspektionsprocedure før ældning af færdigt produkt for at sikre ekstra stabilitet.
