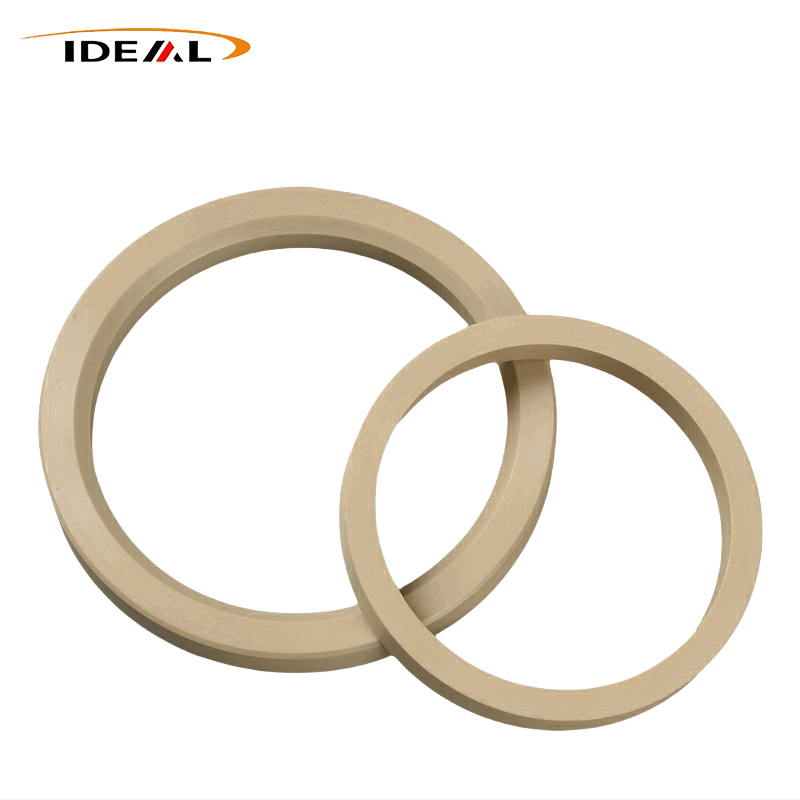

PEEK Back-Up ringe

Ideel plastiker en PEEK-back-up ringe producent. Produkterne er stive hjælpebeskyttelseskomponenter specielt designet til højtryksforseglingssystemer. De er altid samlet med elastiske O-ringe i stedet for at arbejde selvstændigt. Som en stiv beskyttende barriere forhindrer de effektivt O-ringe i at blive klemt ind i samlingsspalter under ekstremt tryk, hvilket undgår forskydningsskader og tætningsfejl. Dette forbedrer trykmodstandsniveauet og den samlede levetid for hele tætningsenheden betydeligt, hvilket gør dem til væsentlige tilbehør til avanceret industrielt præcisionsforseglingsudstyr.

Arbejdsprincip og matchingsregler

1 Uafhængig funktionel afdeling

2 kompatible O-ringmaterialer

• Konventionelle arbejdsforhold: Matchet med NBR, EPDM og almindelige gummi O-ringe
• Højtryks- og kemiske korrosionsforhold: Foretrækker FKM eller FFKM O-ringe
• Bløde gummitætninger (FFKM / Silikone): De er obligatoriske, da disse materialer har dårlig anti-ekstruderingsevne og let beskadiges under tryk

3 Installationsvejledning

• Envejstryk: Installer en enkelt PEEK-backup-ring på højtrykssiden af ​​O-ringen
• Tovejstryk: Installer en back-up ring på hver side af O-ringen for dobbeltsidet beskyttelse
• Lavtryks almindelige scenarier: Det anbefales ikke at stable flere støtteringe, hvilket vil øge samlingsfriktionen og forårsage installationsstop

Strukturelt design og dimensionelle funktioner

• Dimensionel tolerance design: Indvendig diameter er lidt større end akseldiameteren; ydre diameter er lidt mindre end hulrummets udboring, hvilket sikrer glat rillepasning uden fastklemning eller langvarig friktion
• Kantbehandling: Indvendige og ydre kanter er affasede for at eliminere skarpe hjørner, hvilket forhindrer ridser i O-ringen under montering og reducerer klæbeproblemer

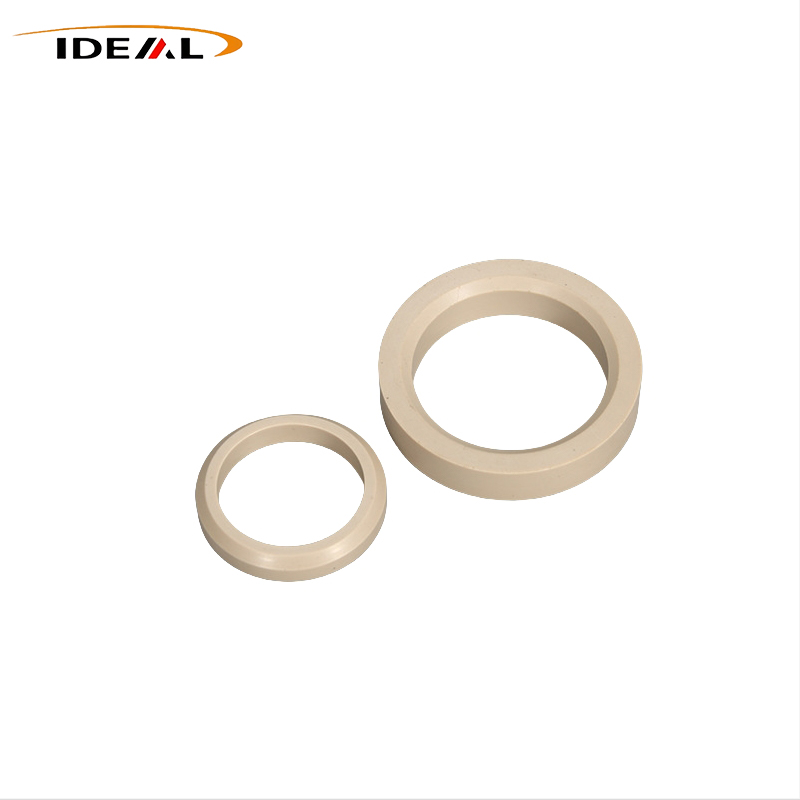

Almindelige strukturelle typer

• Solide endeløse ringe: Højeste stivhed og deformationsmodstand, velegnet til arbejdsforhold med ultrahøjt tryk
• Bias-cut splitringe: Let at installere og adskille på stedet, ideel til udstyr, der kræver hyppig vedligeholdelse
• Trappede back-up ringe: Brugerdefineret speciel struktur til ikke-standard rille og personlige tætningsscenarier

Fremstillingsprocesser og proceskontrol

1 Almindelige produktfejl og årsager

• Forvridning og dårlig fladhed: Forårsaget af overdreven CNC skærevarme, stiv klemdeformation eller ustabilt injektionspakningstryk og hurtig afkøling
• Dimensionel ude af tolerance: Som følge af slidte skæreværktøjer, defekte armaturer eller utilstrækkelig krympekompensation under støbning
• Ovalitet og dårlig cirkulæritet: Fremstillet ved klemdeformation af tyndvæggede emner, afformning af torsion eller ujævn formafkøling

2 Løsninger til procesoptimering

• CNC-bearbejdningsoptimering: Brug professionelle hårdmetalskæreværktøjer, reducer tilspændingshastigheden for at kontrollere skærevarmen og brug tilpassede fleksible armaturer for at undgå tyndvægsdeformation af klemme
• Sprøjtestøbningsoptimering: Præcis stabiliser smeltetemperatur, formtemperatur og pakningstryk; vedtage graderet langsom afkøling og forbyd hurtig vandkøling for at reducere resterende stress

3 Procesapplikationsscenarier

• Præcisions-CNC-bearbejdning: Velegnet til prototypeprøver, tilpasning af små partier, ikke-standardstørrelser og opdelte backupringe. CNC massive ringe er det første valg til højtryksudstyr, der effektivt undgår svejselinjedefekter af støbte produkter
• Højtemperatursprøjtestøbning: Velegnet til masseproduktion af standard massive ringe, med høj produktionseffektivitet og stabil batchkonsistens

Kernepåmindelse: Uanset produktionsprocessen er afspændingsudglødning essentiel for at sikre langsigtet dimensionsstabilitet og anti-vridning af Polyetheretherketon Back-up Ringe i ekstreme arbejdsmiljøer.

Produktegenskaber

Disse ringe fungerer som stive anti-ekstruderingsforstærkningsindsatser, der er specielt designet til højtryksforseglingsarrangementer. De udnytter de ekstraordinære fysiske fordele ved PEEK-polymer for at beskytte primære elastiske tætninger såsom O-ringe mod ekstruderingsskader.

1. Anti-ekstruderingsbeskyttelse under ekstreme belastninger

PEEK udviser enestående anti-kryb-ydelse. Permanent deformation forekommer næppe under vedvarende kraftig kompression. Selv under ekstremt tryk parret med høje temperaturer, bevarer ringene geometrien og afskærmer kontinuerligt O-ringe, hvilket opretholder pålidelig anti-ekstruderingsydelse over længere cyklusser.

2. Forudsigelig termisk stabilitet

Stillet over for gentagne skift mellem høje og lave temperaturer har polyetheretherketon-backup-ringe en stabil termisk ekspansionsadfærd uden tydelig forvrængning. Materialet forbliver duktilt ved lave temperaturer og modstår blødgøring under varme for at holde hele tætningsenheden funktionel.

3. Fugtfri dimensionsstabilitet

Stærk strukturel stivhed giver pålidelig kompressionsmodstand. Til forskel fra nylonalternativer absorberer PEEK ubetydelig fugt. Vandkontakt vil ikke udløse hævelse, så risici for monteringsstop og dimensionsafvigelser er helt elimineret.

4. Lavfriktionsoverflade til bevægelsestætninger

Iboende solid selvsmøring giver en lav friktionskoefficient. For frem- og tilbagegående og roterende tætningssystemer forbliver friktionen mellem støtteringen, O-ringen og metalrillen lav. Yderligere fedt er unødvendigt, hvilket matcher rene oliefrie produktionsmiljøer.

5. Høj pulstryksmodstand

Robust mekanisk styrke gør det muligt for PEEK at modstå cykliske trykstød og tilbagevendende stødbelastninger. Revnedannelse og brud sker sjældent under kontinuerlige højtryksimpulser, hvilket gør dem velegnede til hydrauliske cylindre og pulstryksmaskineri.

Applikationsscenarier

Som matchet beskyttelsestilbehør til højtryksforseglingsstrukturer er disse ringe konstrueret primært til at løse O-ringskader udløst af ekstrudering under intenst tryk. De fungerer særligt godt i barske miljøer med høj varme, ekstremt tryk, kemisk korrosion og vekslende trykbelastninger - forhold, hvor standard PTFE- eller nylonstøtteringe har tendens til at svigte for tidligt på grund af krybning.

Hydraulisk og væskedrevet maskineri

Borehullsudstyr til olie- og gasenergiudforskning

Halvledervakuumbehandlingssystemer

Indbyggede rumfartskomponenter

Udstyr til håndtering af kemiske væsker

Præcisions højtryksmedicinske instrumenter

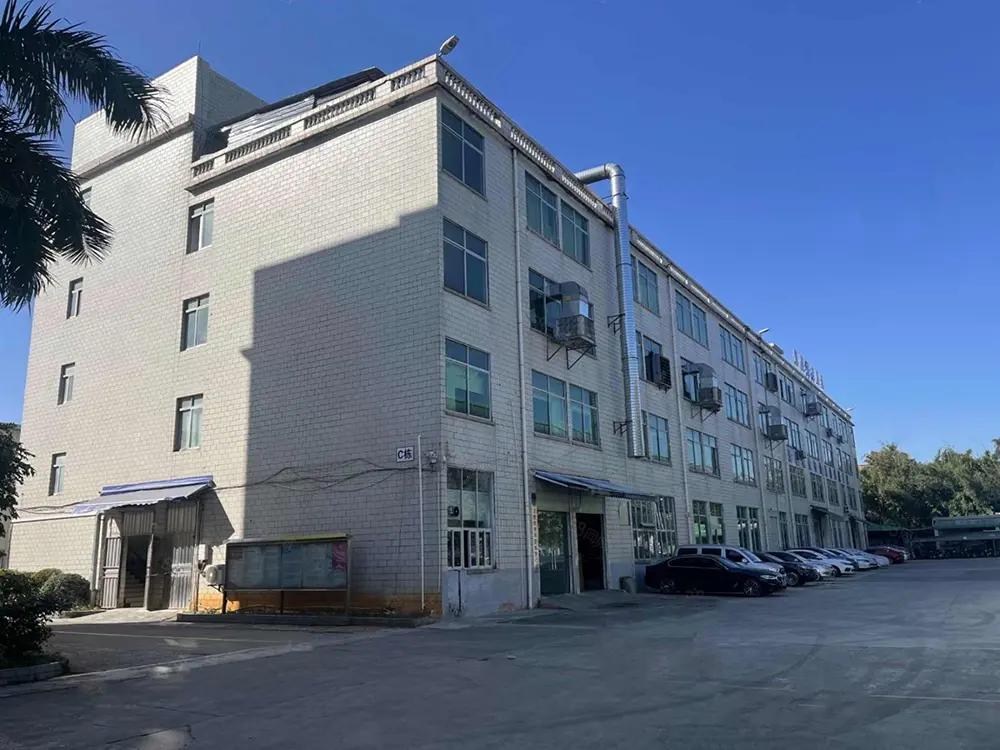

Vores fabriksfordele

Vi er en professionel producent, der udelukkende fokuserer på produktion af højtydende PEEK-back-up ringe. Vi genkender dybt de fremherskende smertepunkter i scenarier med højtryksforsegling, der generer de fleste slutbrugere:

- O-ringsekstruderingsfejl under kontinuerligt højt tryk

- Cold flow deformation og permanent forvrængning af back-up ringe

- Produktforvridning og systemlækage efter feltinstallation

De fleste almindelige PEEK-back-up-ringleverandører sikrer kun, at produkter opfylder grundlæggende udseende og dimensionelle standarder under stuetemperatur, mens de stort set ignorerer kontrollen med intern restbelastning. Sådanne produkter passerer nemt rutinemæssige rumtemperaturinspektioner, men fejler hurtigt under ekstrem kombineret høj temperatur og højt tryk. Dette fører uundgåeligt til:

- Uventet og uplanlagt nedetid for udstyr

- Hyppig udskiftning af dele og kraftigt øgede vedligeholdelsesomkostninger

- Ustabil drift af hydrauliske og væsketætningssystemer

For at løse denne almindelige industrifejl tager vi afspændingsudglødning som en obligatorisk kerneproduktionsproces, som adskiller vores produkter fra almindelige modparter. Alle vores produkter, uanset om det er præcisions-CNC-bearbejdet eller højtemperatur-sprøjtestøbt, vedtager standardiserede produktionsprocedurer:

- Streng segmenteret temperaturstyret udglødning: Eliminerer intern restspænding genereret under bearbejdning og støbning

- Maksimeret spændingsfrigivelse: Undgår deformation efter installation under barske arbejdsforhold

- Stabil overordnet ydeevne: Garanterer ensartet fladhed og præcis dimensionsstabilitet under virkelige høje temperaturer og høje tryk driftsmiljøer

Vi leverer et komplet sortiment af brugerdefinerbare polyetheretherketon-backup-ringe med forskellige specifikationer, der dækker mainstream-modeller og personlige løsninger:

- Produkttyper: Solide endeløse ringe, bias-cut splitringe og specialfremstillede ringe

- Standardspecifikationer: Fuld størrelser i overensstemmelse med AS568 og ISO3601 standarder

- Tilpasningsservice: Fuldt skræddersyede produkter i henhold til kundernes eksklusive tekniske tegninger

- Råmaterialemuligheder: Importeret og indenlandsk ufyldt ren PEEK, kulfiberfyldt PEEK for øget styrke og slidstyrke

Vores alsidige polyetheretherketon backup-ringe anvendes i vid udstrækning til forskellige ekstreme arbejdsscenarier, herunder halvlederudstyr, olie- og gasfaciliteter i borehullet, højtrykshydrauliksystemer, nyt energiudstyr og kemisk behandlingsmaskineri, der opfylder forskellige strenge driftskrav.

Som en pålidelig leverandør af højtryks-PEEK-tætnings-hjælpekomponenter er GuangZhou Ideal specialiseret i fremstilling af førsteklasses back-up ringe, der effektivt forhindrer elastisk tætningsekstrudering i hydrauliske og væskesystemer. Vores kernefordele er opsummeret som nedenfor:

- Professionel teknisk support: Modent R&D og produktionsteam til at understøtte tilpassede dimensioner og modificerede materialeformler

- Scenarieorienteret tilpasning: Optimer produkter rettet mod forskellige ekstreme tryk- og temperaturarbejdsmiljøer

- Global servicedækning: Langsigtede samarbejdskunder omfatter producenter af hydrauliske cylindere, væskeventilvirksomheder og leverandører af offshore-ingeniørudstyr på tværs af flere lande og regioner

FAQ

Q1: Kan PEEK-back-up ringe erstatte O-ringe helt?

A1: Absolut ikke. O-ringe giver elastisk rebound for tætningseffekter, mens polyetheretherketone Back-up Ringe kun tilbyder anti-ekstruderingsbeskyttelse. De to dele skal monteres som et matchende sæt.

Spørgsmål 2: Hvordan vælger man mellem opdelte back-up ringe og solide endeløse back-up ringe?

A2: Solide endeløse ringe har overlegen stivhed og langt bedre ydeevne under ekstremt pres. Opdelte varianter tillader problemfri installation i tætningsriller, monteringsstrukturer, der kræver hyppig demontering og genmontering. Deres maksimale tryk er lidt lavere sammenlignet med solide modeller.

Spørgsmål 3: Hvilke fordele har Polyetheretherketone Back-up Ringe i forhold til PTFE-alternativer?

A3: PEEK kan prale af højere stivhed plus markant forbedret modstand mod krybning og kold flow. Det modstår deformation og for tidlig fejl under høj temperatur og højt tryk langt bedre end PTFE. PTFE er blødere og mere omkostningseffektiv udelukkende til grundlæggende lavtryksarbejdsforhold.

Spørgsmål 4: Er et par to back-up ringe obligatoriske til tovejs trykapplikationer?

A4: Ja. Tryk skiftevis på begge sider kontinuerligt under tovejs arbejdsforhold. O-ringen har brug for stiv støttende beskyttelse på to sider. Enkeltsidet installation vil føre til tætningsskader, når trykket vender.

Spørgsmål 5: Polyetheretherketon-backup-ringe ser intakte ud visuelt, men de fungerer alligevel ikke efter installationen. Hvad forårsager dette problem?

A5: Den mest almindelige årsag er utilstrækkelig fjernelse af intern restspænding. Når udstyret varmes op og bærer tryk, deformeres ringene ud af form, hvilket skaber små huller. O-ringe bliver derefter presset gennem disse huller og pådrager sig irreversibel skade.

Spørgsmål 6: Hvordan kan vi reducere risikoen for fejl ved højtryksforseglingsprojekter?

A6: Prioriter solide endeløse polyetheretherketon backup-ringe fremstillet via CNC-bearbejdning. Dette undgår ulemper, herunder splittede strukturer og svejselinjedefekter fra sprøjtestøbning. Bekræft i mellemtiden, at leverandøren implementerer standardiserede udglødningsspændingsaflastningsprocedurer.

Spørgsmål 7: Hvorfor foretrækker halvlederfaciliteter polyetheretherketon backup-ringe i stedet for PTFE-versioner?

A7: Masser af halvlederprocesser fungerer under højt tryk, hvor FFKM O-ringe er tilbøjelige til ekstruderingsskader. PEEK leverer stærkere anti-kryb-ydelse. Derudover genererer rene PEEK-kvaliteter minimal materialeafgasning, hvilket opfylder strenge krav til renlighed inde i proceskamrene.
